Solax
支持的设备
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ||||
| Solax ESS-AELIO |
安装
信息
对于 Solax X3 Hybrid G4，请确保逆变器上安装了最新的固件版本。
连接方法
- SolaX G2、SolaX G3 混合逆变器，Solax ESS（TRENE 和 AELIO）具有内置以太网功能（尽管命名为 G3，但 Qcells Q.VOLT HYB-G3-3P 实际上是 SolaX G4）。
- SolaX G4 和其他逆变器没有内置以太网，通信可以通过串行 RS485 COM 端口 实现。
RS485 接口仅使用引脚 4（蓝线）和引脚 5（白蓝线）。极性很重要，因此请确保引脚 4（在典型电缆中的蓝线）连接到适配器的 A 引线，引脚 5（白蓝线）连接到适配器的 B 引线。
RS485 电缆可以相当长，因此 25 米或更长是可以的。您可以使用标准的 cat5 或 cat6 电缆的蓝对。
确保您验证逆变器的波特率为 (115200)，并确保它与以太网到 RS485 适配器的波特率匹配。您可以在逆变器前面的 LCD 屏幕的菜单中确认波特率。
默认的 Modbus 地址是 1。有些人报告说他们的 Modbus 地址是 4。
信息
在 G4 逆变器上有一个标记为 COM 的端口，一些用户手册错误地声称这是一个以太网端口。
请不要将此 COM 端口连接到以太网交换机 - 如果这样做，您的以太网交换机端口将会损坏!!!

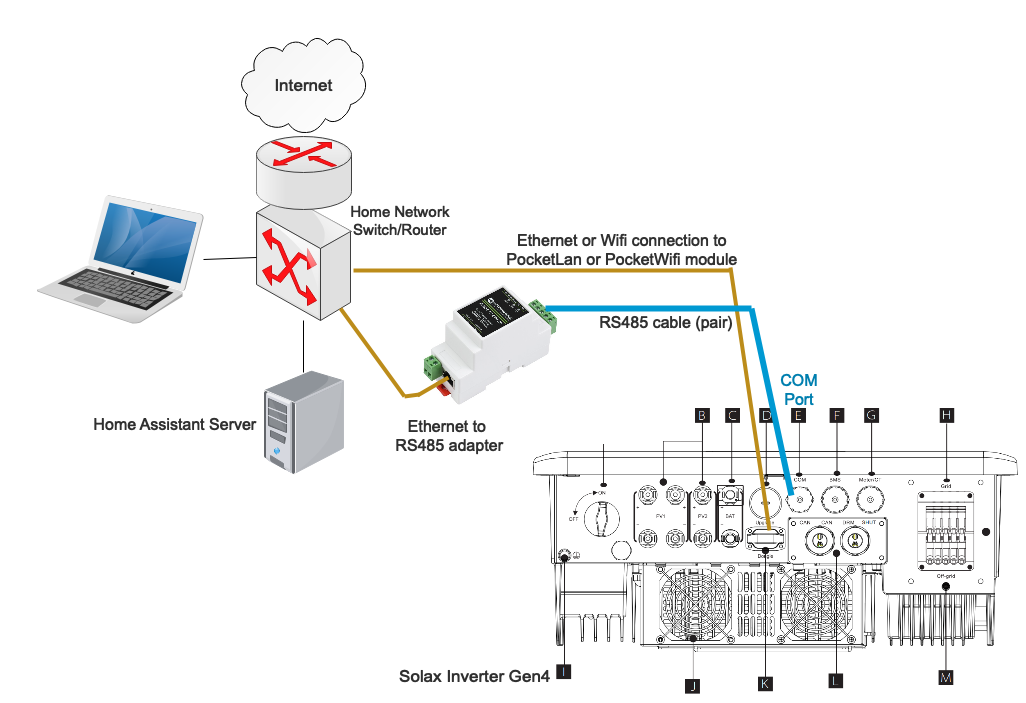

RS485 至 ETH
- 通过以太网连接到您的家庭网络路由器/交换机
配置 SolaX Modbus 集成时，请指定转换器设备的网络 IP 地址，而不是 SolaX 的地址。 请勿勾选串行 RS485 标志；在此设置中忽略串行端口。
多个逆变器连接到一个 RS485 适配器和终端电阻
应该可以将多个逆变器连接到同一个 RS485 适配器（例如 Waveshare）。逆变器必须具有不同的 Modbus 地址，因此您需要先更改逆变器的 Modbus 地址。然后为每个逆变器配置一个实例。配置对话框允许您设置 Modbus 地址。
在连接多个逆变器时，需要使用终端电阻。在 RS485 适配器的 A&B 之间放置一个 120Ohm 的电阻器，并在最后连接的逆变器的 A&B 之间放置一个 120Ohm 的电阻器。
