Solax
Appareils pris en charge
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax IES | ||||
| Solax ESS-TRENE | ✅ | |||
| Solax ESS-AELIO |
Installation
Pour le Solax X3 Hybrid G4, veuillez vous assurer que l'onduleur dispose de la dernière version du firmware.
Méthodes de connexion
- Les hybrides SolaX G2, SolaX G3, Solax ESS (TRENE et AELIO) ont un port Ethernet intégré (Le Qcells Q.VOLT HYB-G3-3P est un SolaX G4 malgré la dénomination G3).
- Les SolaX G4 et autres n'ont pas d'Ethernet intégré, la communication est possible via le port série RS485.
L'interface RS485 utilise uniquement la broche 4 (fil bleu) et la broche 5 (fil blanc-bleu). La polarité est importante, alors assurez-vous que la broche 4 (fil bleu dans les câbles typiques) est connectée à la connexion A de votre adaptateur et la broche 5 (fil blanc-bleu) à la connexion B de votre adaptateur.
Les câbles RS485 peuvent être assez longs, donc 25 mètres ou plus sont possibles. Vous pouvez utiliser la paire bleue d'un câble cat5 ou cat6 standard.
Assurez-vous de vérifier le débit en bauds de votre onduleur (115200) et assurez-vous qu'il correspond au débit en bauds de l'adaptateur Ethernet à RS485. Vous pouvez confirmer le débit en bauds sur l'écran LCD à l'avant de votre onduleur, dans le menu.
L'adresse Modbus par défaut est 1. Certaines personnes ont signalé que leur adresse Modbus était 4.
Il y a un port marqué COM sur l'onduleur G4, certains manuels d'utilisateur affirment par erreur qu'il s'agit d'un port Ethernet.
NE PAS CONNECTER CE PORT COM À UN SWITCH ETHERNET - votre port de switch Ethernet se détériorera si vous le faites !!!

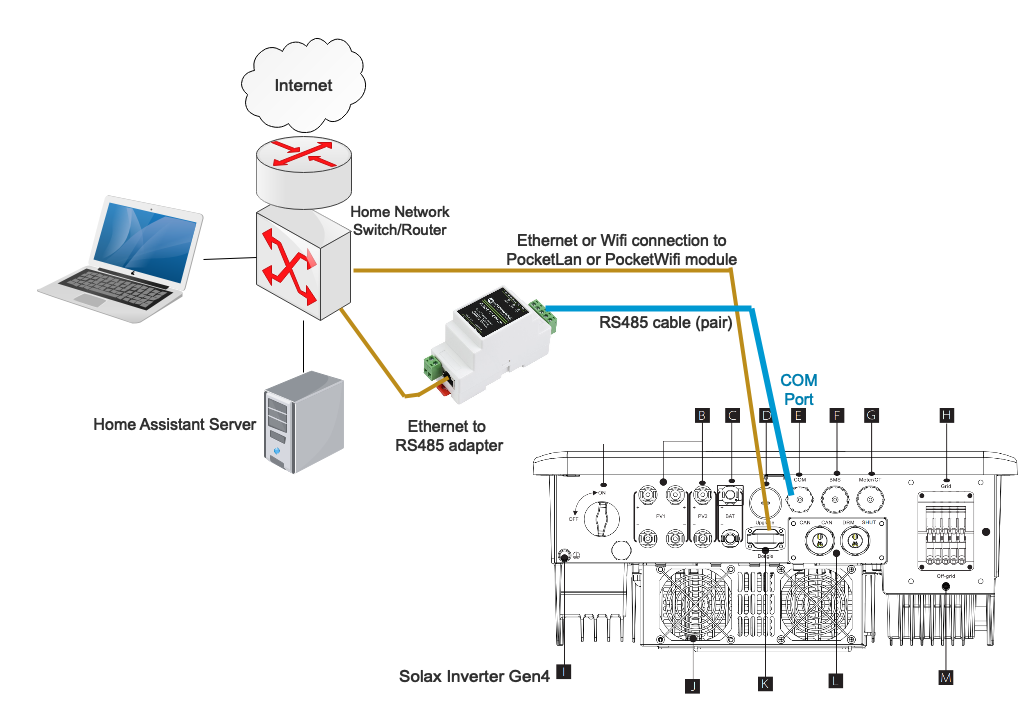

RS485 vers ETH
- se connecte via Ethernet à votre routeur/switch réseau domestique.
Lors de la configuration de l'intégration Modbus SolaX, spécifiez l'adresse IP du réseau de l'appareil convertisseur, et non l'adresse du SolaX. Ne cochez pas la case pour le port série RS485 ; le port série est ignoré dans cette configuration.
Plusieurs onduleurs connectés à un adaptateur RS485 & Résistances de terminaison
Il devrait être possible de connecter plusieurs onduleurs au même adaptateur RS485 (par exemple Waveshare). Les onduleurs doivent avoir des adresses Modbus différentes, donc vous devez d'abord changer les adresses Modbus des onduleurs. Ensuite, configurez une instance pour chaque onduleur. Le dialogue de configuration vous permet de définir l'adresse Modbus.
L'utilisation de résistances de terminaison est requise lors de la connexion de plusieurs onduleurs. Placez une résistance de 120 Ohm entre A et B sur l'adaptateur RS485 et placez une résistance de 120 Ohm entre A et B sur le dernier onduleur connecté.
