Raggruppamento dispositivi

Vai alla scheda "Gruppi" nell'interfaccia di commissioning.

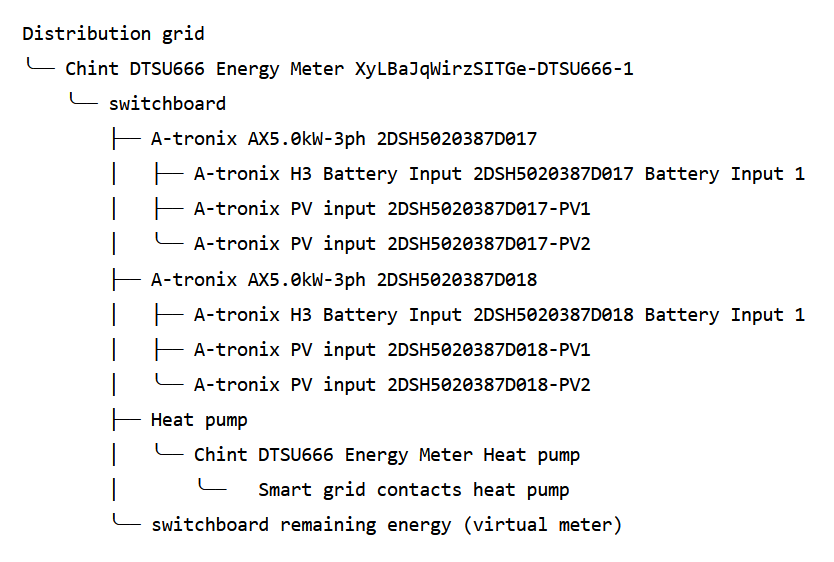

La funzione di raggruppamento ti consente di organizzare schematicamente i dispositivi come sono collegati agli gruppi elettrici del tuo edificio come mostrato nella prima figura.

Puoi confrontare questo con il diagramma unifilare del tuo edificio.

Devi fare questo affinché il SmartgridOne Controller sappia come è tutto collegato. Può, ad esempio, tenere conto della corrente massima di un gruppo.

Ci sono due opzioni di configurazione:

1. Gruppi semplici (predefiniti)
2. Gruppi avanzati

Gruppi semplici

I gruppi semplici sono l'opzione predefinita. Con questa opzione, il SmartgridOne Controller utilizzerà automaticamente il primo contatore di energia che colleghi come contatore di energia della rete, e metterà tutti i dispositivi in un solo gruppo. Puoi confrontare questo con un'installazione con un contatore di energia e un quadro elettrico.

Per la maggior parte delle installazioni, questa è l'opzione consigliata.

Non è necessario fare nulla quando questa opzione è abilitata.

Gruppi avanzati

I gruppi avanzati possono essere utilizzati per installazioni più complesse. Qui hai completa libertà di configurare come è strutturata l'installazione elettrica.

Quando ho bisogno di gruppi avanzati?

Non hai bisogno di gruppi avanzati se...
... hai un singolo contatore di energia e tutti i dispositivi collegati direttamente al tuo quadro elettrico principale.

Potresti voler utilizzare gruppi avanzati se...
... hai più contatori di energia e submisurazione
... hai un'installazione commerciale o industriale con la necessità di proteggere separatamente i carichi dei gruppi elettrici.

note

Quando viene aggiunto un nuovo dispositivo, apparirà a livello superiore.

informazioni

Solo un elemento può apparire a livello superiore (ovvero, appena sotto "rete di distribuzione" dell'installazione), e deve essere il contatore di energia della rete, un gruppo o un'installazione solare.

Creazione di un nuovo gruppo

1. Scegli "Crea un nuovo gruppo di dispositivi" dal menu a discesa.
2. Scegli un nome e un tipo di gruppo. I seguenti tipi sono disponibili:
   • Quadro elettrico (quadro di distribuzione): Questo corrisponde a un quadro elettrico di distribuzione.
   • Installazione solare (installazione FV): Questo corrisponde a un gruppo di inverter FV, ed è specificamente destinato al monitoraggio delle installazioni FV.

Assegnare un contatore di energia a un gruppo o dispositivo

1. Scegli "Assegna un contatore di energia a un dispositivo o a un gruppo" dal menu a discesa.
2. Scegli il contatore di energia che desideri assegnare.
3. Scegli il gruppo a cui vuoi assegnarlo.
4. Clicca su "Assegna contatore di energia"

Non aggiungere il contatore di energia che desideri assegnare come contatore di energia di un gruppo come membro del gruppo!

Aggiunta di dispositivi a un gruppo

1. Scegli "Gestisci gruppi esistenti" dal menu a discesa.
2. Scegli il gruppo a cui desideri aggiungere dispositivi.
3. Seleziona il dispositivo che desideri aggiungere.
4. Clicca su "Aggiungi membro"

Aggiunta di un sottogruppo

1. Crea un nuovo gruppo come descritto in "Creazione di un nuovo gruppo"
2. Scegli "Gestisci gruppi esistenti" dal menu a discesa.
3. Seleziona il gruppo a cui desideri aggiungere il sottogruppo.
4. Scegli il sottogruppo che desideri aggiungere.
5. Clicca su "Aggiungi membro"
