Stazioni di Ricarica EV Teltonika
Dispositivi Supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅ | ✅ |
Connessione
La comunicazione tra il SmartgridOne Controller e il TeltoCharge avviene tramite un bus seriale RS-485 o Modbus TCP.
Si raccomanda di utilizzare cavi schermati con coppie ritorte per prestazioni ottimali. Per distanze brevi, si può utilizzare una coppia ritorta di un cavo di rete (minimo CAT5e).
Si applicano le seguenti linee guida:
- Distanza Massima: La lunghezza totale del cavo, inclusi il cavo principale e i rami, è limitata a 100 metri.
- Collegare più Inverter: Il cavo deve essere cablato a catena da contatore a contatore o diramato dal cavo principale (i rami non devono superare 1 metro).
- Lunghe Distanze: Si raccomanda di installare una resistenza di terminazione da 120Ω alla fine del cavo principale e attivare la resistenza di terminazione sul SmartgridOne Controller.
Esempio di configurazione del cavo:

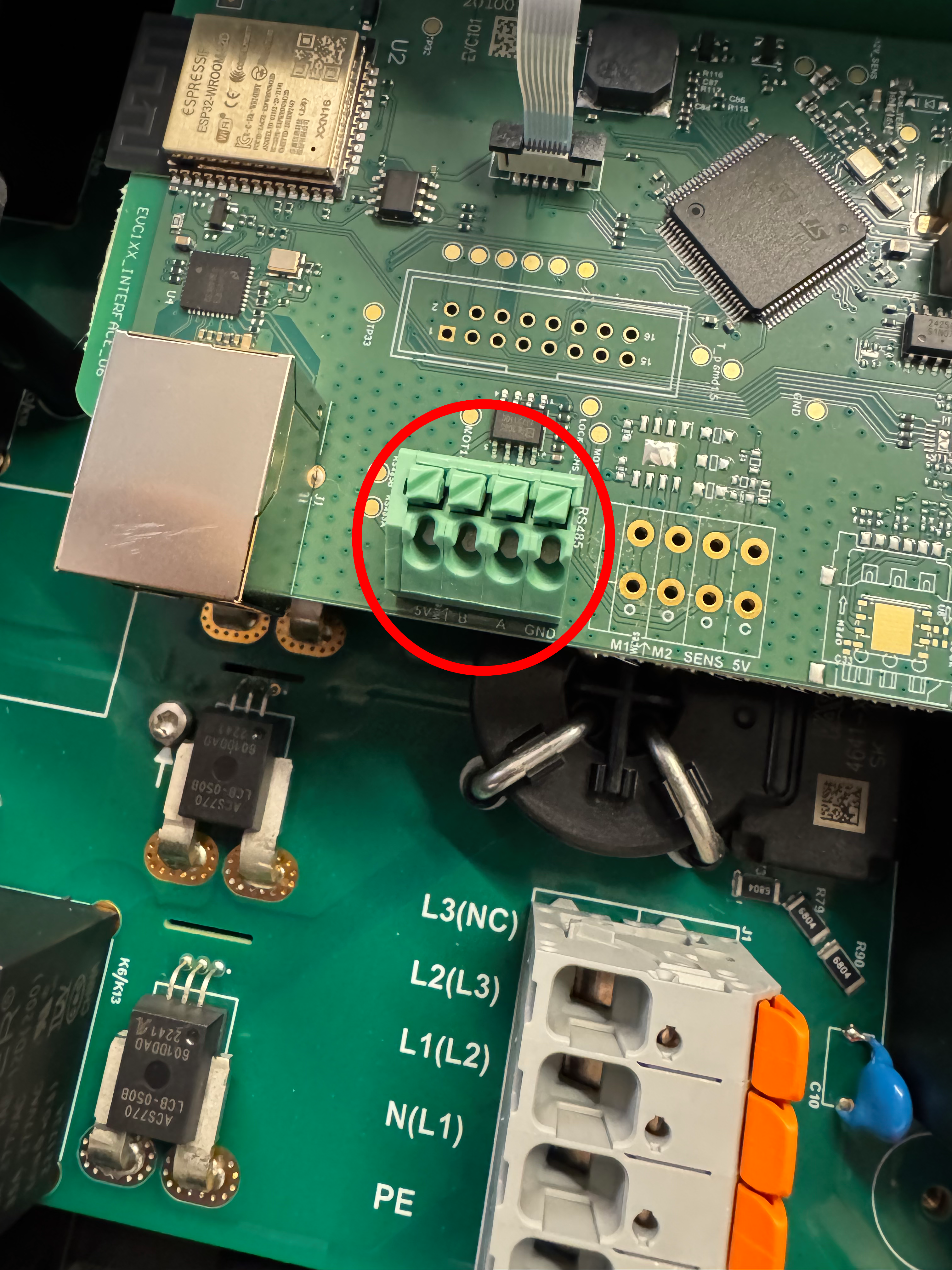

| Filo del Cavo | Stazione di Ricarica | SmartgridOne Controller | RS485 USB |
|---|---|---|---|
| Cavo Modbus | Terminale RS485 A | Terminale RS485 A | Terminale RS485 A |
| Cavo Modbus | Terminale RS485 B | Terminale RS485 B | Terminale RS485 B |
| Schermo | Terminale RS485 GND | Terminale RS485 GND | Terminale RS485 GND |
Impostazioni
Il TeltoCharge deve avere il modbus abilitato:
- Aprire l'app Teltonika
- Navigare a "Impostazioni" -> "Menu Installatore"
- Abilitare "Bilanciamento del Carico Dinamico"
- Dopo aver fatto ciò, "Gestione del Carico Dinamico" diventerà visibile
- Scorrere verso il basso e abilitare "Gestione del Carico Dinamico"
- Cliccare su "Salva"
- Il TeltoCharge ora si riavvierà e il modbus sarà abilitato
note
Se hai più stazioni di ricarica, è importante impostare gli indirizzi modbus, ogni stazione di ricarica dovrebbe avere un indirizzo diverso.
