ABB, inverter Fimer

Dispositivi supportati

La SmartgridOne Controller supporta due protocolli ampiamente utilizzati dagli inverter Fimer ABB. Consultando il foglio dati dell'inverter, puoi determinare quale protocollo è supportato dal tuo inverter. Qualsiasi inverter Fimer ABB supporta il protocollo "Modbus Sunspec".

Tutti gli inverter Fimer ABB prodotti dopo il 2022 supportano il protocollo SunSpec. Per i modelli prodotti prima del 2022, controlla il foglio dati per vedere se supporta il protocollo "SunSpec". La maggior parte dei modelli (compresi quelli più vecchi) supporta il protocollo "SunSpec".

Se Sunspec è supportato, si consiglia di utilizzare il protocollo Sunspec. Se Sunspec non è supportato, puoi utilizzare il protocollo "Aurora Power One".

Device Type	Variants	Manual	Modbus TCP (Ethernet)	RS485	Curtailment

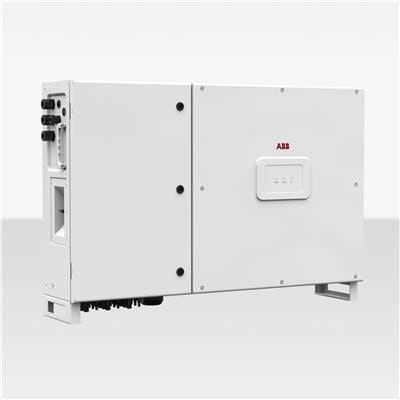

Serie PVS (via Modbus Sunspec)	PVS-30, PVS-50, PVS-60	Manual	✅	✅	✅
Tutti gli inverter ABB che supportano il protocollo Aurora PowerOne	-				❌
Tutti gli altri inverter ABB che supportano il protocollo Modbus Sunspec					✅

Configurazione

È necessario configurare l'inverter per comunicare con il SmartgridOne Controller. Il primo passo è assicurarsi che il Fimer ABB sia connesso alla stessa rete del SmartgridOne Controller. Per un cablaggio ethernet corretto: Segui le linee guida per il cablaggio ethernet

Il secondo passo è trovare l'indirizzo IP dell'inverter Fimer ABB e aprire quell'indirizzo in un browser web. Questo aprirà l'interfaccia web dell'inverter:

Effettua il login con un utente che ha diritti admin. Sono necessari diritti admin per modificare le impostazioni di comunicazione. Se non hai diritti admin, vedrai che alcune opzioni non sono disponibili.

Ho dimenticato il nome utente o la password per il mio account admin

Scegli l'opzione "Password dimenticata" sulla pagina di accesso. Trova la chiave del prodotto sull'etichetta dell'inverter e inseriscila nel campo. La chiave del prodotto è mostrata sull'etichetta dell'inverter come "Product Key" o "PK": Per esempio:

Dopo aver effettuato il login, raggiungerai questa pagina:

Procedi alle sezioni Modbus TCP o RS485, a seconda della tua scelta di comunicazione.

Modbus TCP (Ethernet)

Nel menu a sinistra, vai alla pagina delle impostazioni 'Modbus':

Assicurati che il 'protocollo server di comunicazione' sia impostato su 'Sunspec'. Se Sunspec non è disponibile, puoi selezionare 'Aurora Power One' come protocollo, ma questo non supporterà la limitazione.

Modbus TCP è ora abilitato. Nel SmartgridOne Controller, puoi trovare e aggiungere questo inverter allo stesso indirizzo IP.

RS485

Nel menu a sinistra, vai alla pagina delle impostazioni 'RS485':

Più porte RS485 possono essere disponibili sull'inverter, ma "Modbus Sunspec" è supportato solo sulla connessione dell'inverter RS485-2. Per impostazione predefinita, il SmartgridOne Controller scansiona prima i dispositivi con una velocità di trasmissione di 9600 e parità Nessuna. Ti consigliamo di impostare la velocità di trasmissione e la parità in questa pagina in modo appropriato e anche di verificare che l'Indirizzo Nodo RS485 (stesso indirizzo del bus) sia unico e che nessun altro dispositivo sul bus RS485 abbia lo stesso indirizzo:

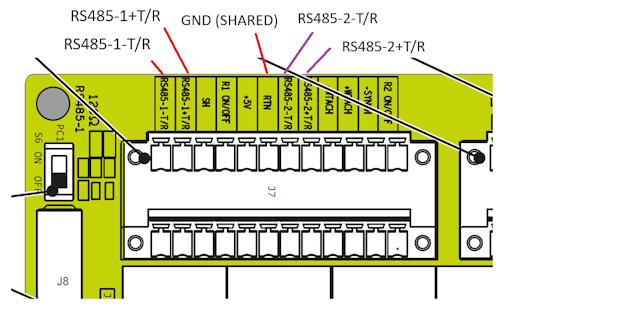

Collega l'inverter al SmartgridOne Controller come mostrato nel diagramma di cablaggio qui sotto. Usa la stessa porta RS485 sull'inverter come configurato nell'ultimo passo. Nell'esempio, questa è RS485-2.

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
+T/R	RS485 A	RS485_POS	RS485 A	TX+
-T/R	RS485 B	RS485_NEG	RS485 B	TX-
RTN	RS GND	GND	Not available	G
