Inverter Dyness
important
Attualmente, l'integrazione supporta un limite di stato di carica fino al 95%. Questo perché quando lo stato di carica supera il 95%, la batteria può smettere di ascoltare i punti di impostazione a causa delle azioni del sistema di gestione della batteria. Stiamo lavorando per risolvere questo problema con Dyness e altri partner.
Dispositivi supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| EC100 | 100kWh | ✅ | ✅ | ✅ |
| DH100F | 71~100kWh | |||
| DH200F | 100kW/215kWh | |||
| DH200Y | 100kW/232kWh | ❌ |
Cablaggio
Il SmartgridOne Controller e gli inverter Dyness comunicano tramite RS485 o Ethernet.
Ethernet
Per un cablaggio Ethernet corretto: Segui le linee guida per il cablaggio Ethernet.

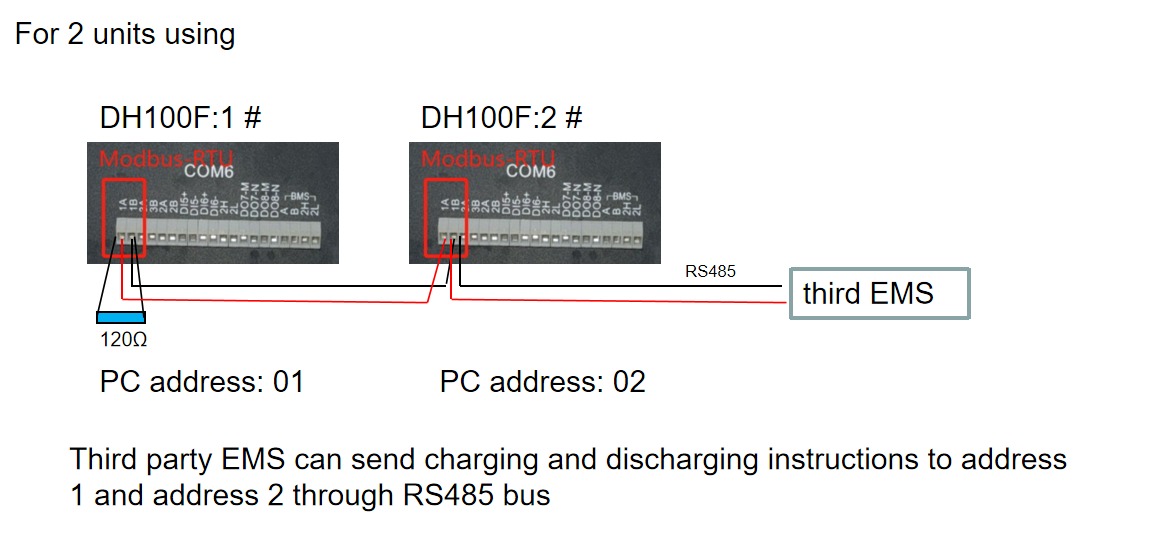

RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| COM6 terminal 1A | RS485 A | RS485_POS | RS485 A | TX+ |
| Com6 terminal 1B | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Configurazione
DH100F

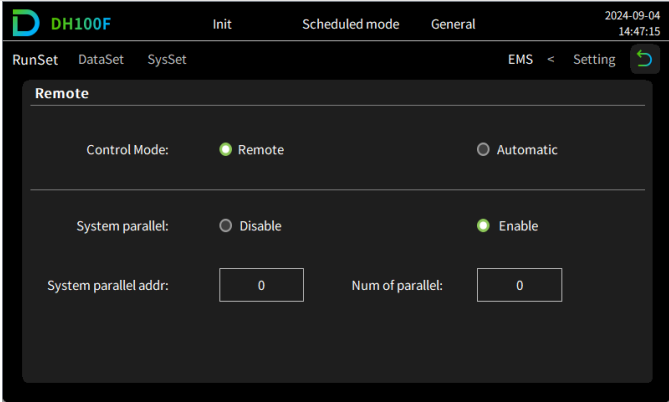

Il Dyness DH100F deve essere impostato in modalità remota:
- Fai clic sull'icona del menu principale nell'angolo in alto a destra dell'interfaccia principale
- Fai clic su "Dati" nella barra del menu principale
- Fai clic su "EMS" nella barra del sottomenu
- Fai clic su "RunSet" nell'angolo in alto a sinistra della barra di navigazione
- Imposta la modalità di controllo su "Remoto"
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
