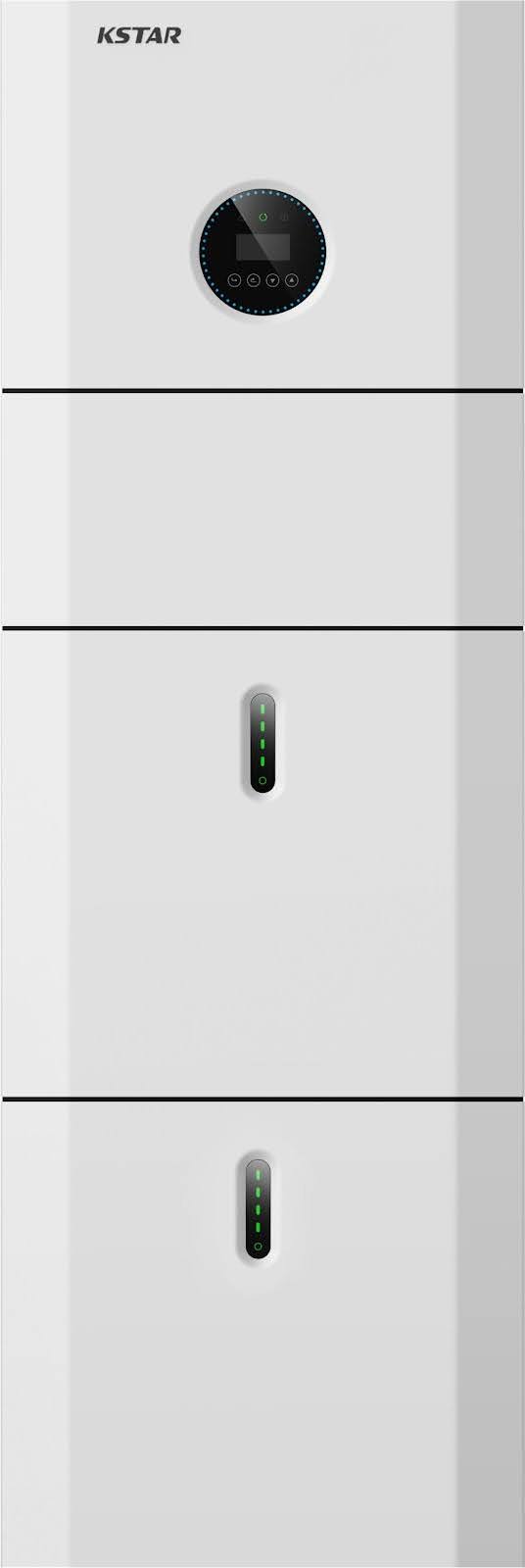

Inverter Ibridi Residenziali KSTAR
La comunicazione tramite modbus TCP utilizzando un logger Solarman non è ufficialmente supportata. Vediamo che questo funziona su alcuni dispositivi, ma non su altri. Collega un dispositivo KSTAR utilizzando un logger Solarman a tuo rischio e pericolo.
La comunicazione tramite il logger WiFi Solarman non funziona.
Quando ci si connette con il logger LAN, la comunicazione con il controller può essere debole. Se non riesci a trovare il dispositivo al primo tentativo, utilizza una scansione lenta e prova la scansione più volte.
Dispositivi Supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|---|
| Inverter Ibrido BluE-S (monofase) | BluE-S 3680D/5000D/6000D-M1 | 🔶 (non ufficialmente supportato) | ✅ | ✅ | 3.1.03 (Anche versioni più vecchie potrebbero funzionare) |
| Inverter Ibrido BluE-S (tri-fase) | E4KT/E5KT/E6KT/E8KT/E10KT/E12KT | ||||
| Inverter Ibrido BlueSpark (monofase) | 3.68-6kW | ||||
| Inverter Ibrido BlueSpark (tri-fase) | 8-12kW |
Cablaggio
Il SmartgridOne Controller e gli inverter KSTAR comunicano tramite Ethernet o RS485.
Ti consigliamo di collegare la batteria KSTAR e il Controller utilizzando RS485, se possibile.
Collegare un inverter monofase
Collega il SmartgridOne Controller alla porta CT/METER con cavo RS-485. Collega il dongle WiFi/LAN alla porta COM.
Collegare un inverter tri-fase
Collega il SmartgridOne Controller alla porta METER+DRY con cavo RS-485. Collega il dongle WiFi/LAN alla porta COM.
Ethernet
Per un corretto cablaggio ethernet: Segui le linee guida per il cablaggio ethernet.
Configurazione
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

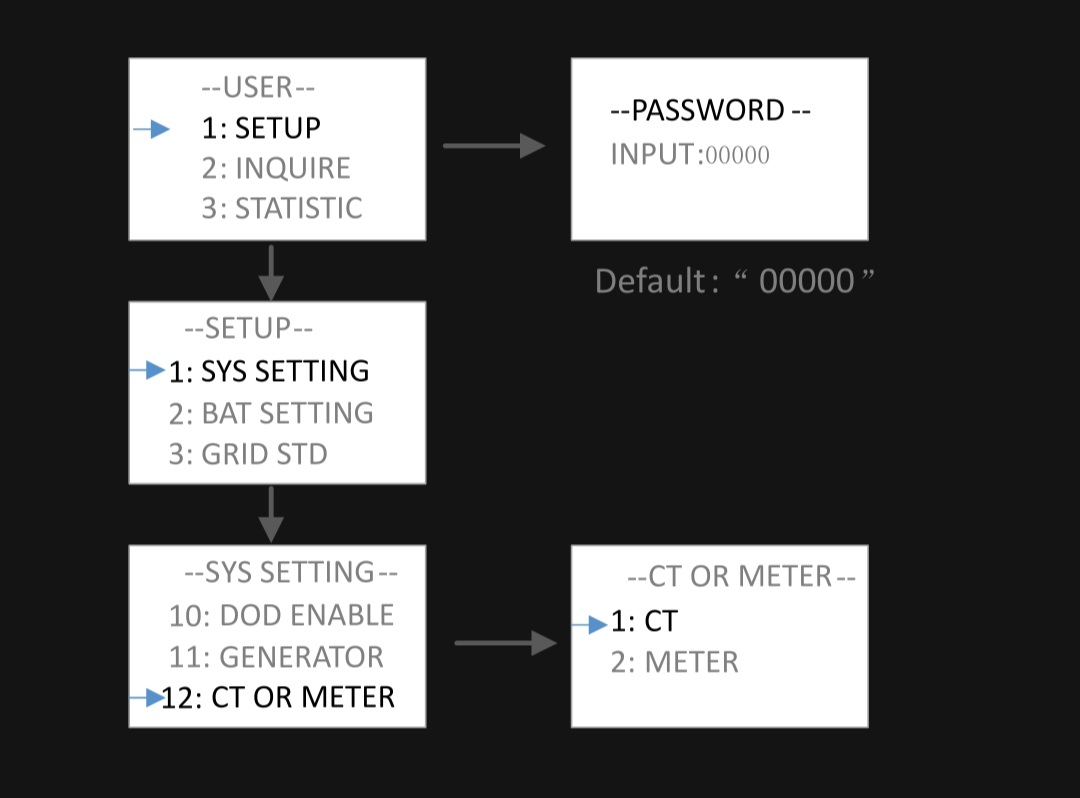

Seleziona la porta Meter come CT sullo schermo (di default è CT). Segui le impostazioni come mostrato nell'immagine sottostante.
Il controllo remoto deve essere abilitato sull'inverter. Nel menu di configurazione dell'inverter, imposta "Remote CTRL" su "Abilitato".
Riavvia l'inverter della batteria dopo aver cambiato le impostazioni.
