Dispositivi supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| Elite Inverter | 8KW / 12KW | ❌ | ✅ | ✅ |
Cablaggio

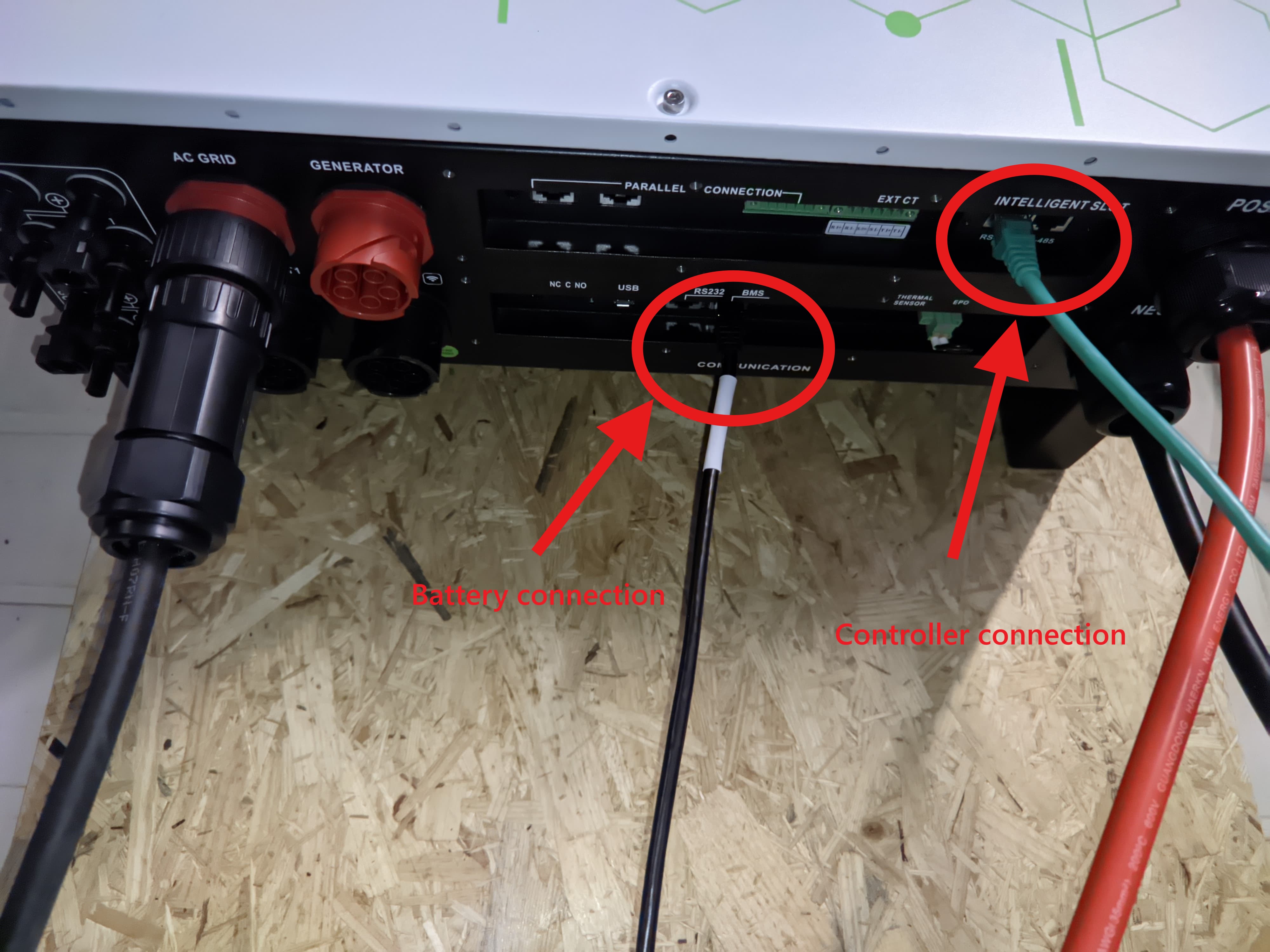

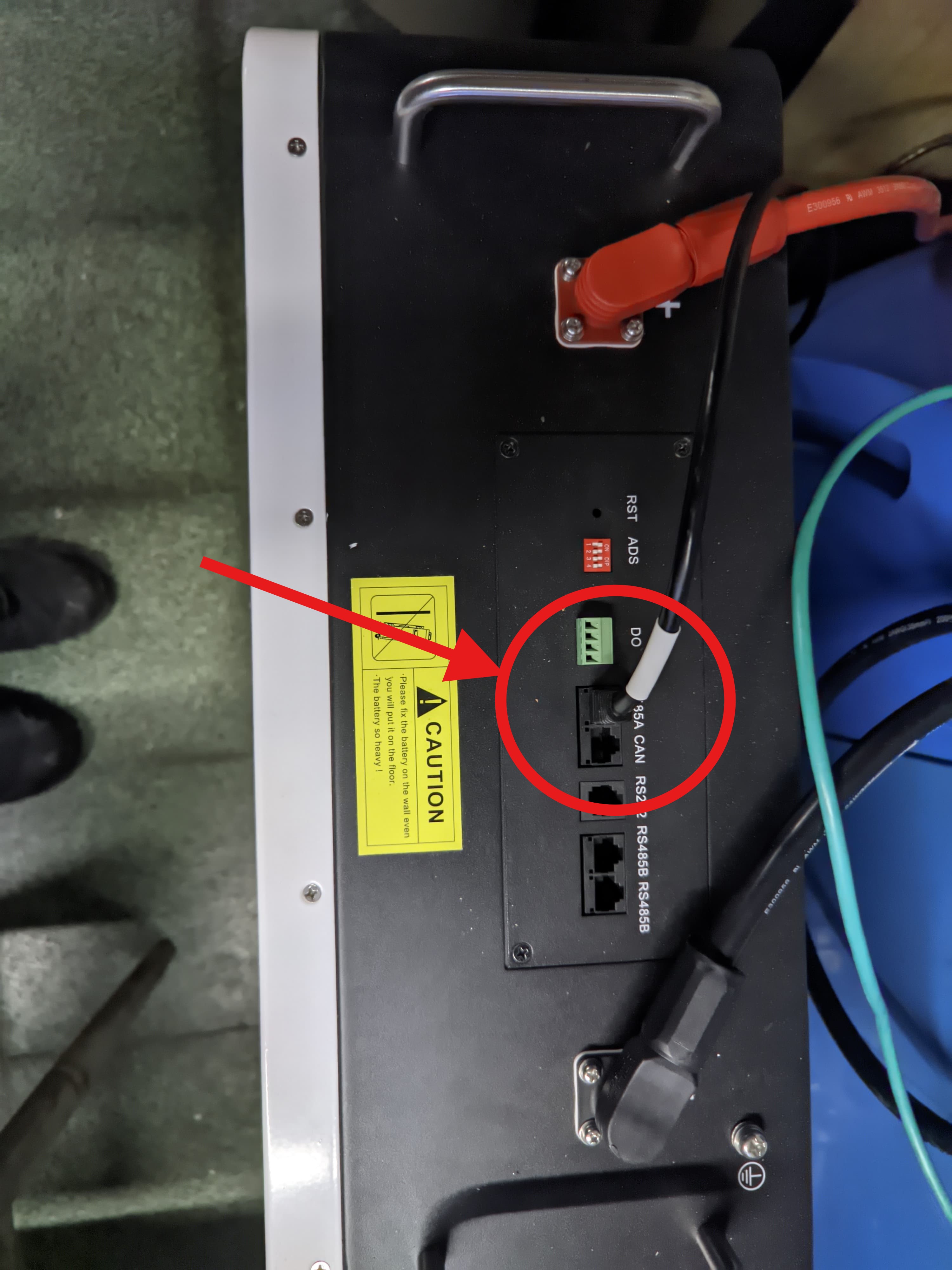

È necessario collegare la batteria all'inverter, per questo collega i cavi rosso e nero nella porta rossa e nera della batteria sull'inverter, quindi devi collegare i due tramite il cavo nero come segue:
RS485

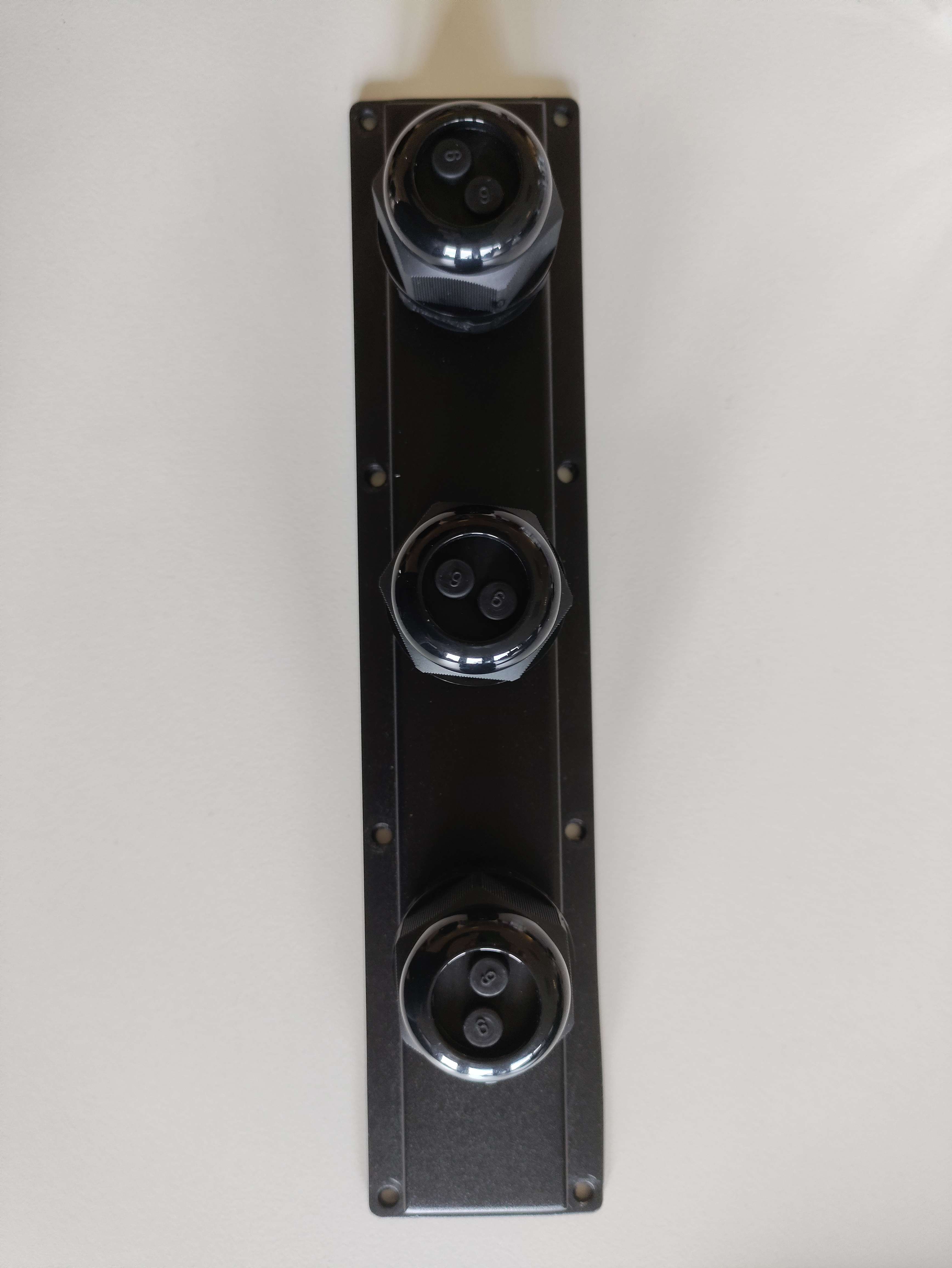

Per collegare il controller SmartgridOne all'inverter avrai bisogno di una scheda Modbus, inseriscila nello slot intelligente dell'inverter (potrebbe essere necessario rimuovere il coperchio svitando le due piastre nere, vedere l'immagine qui sotto). La configurazione della scheda Modbus può essere eseguita seguendo questa guida.
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

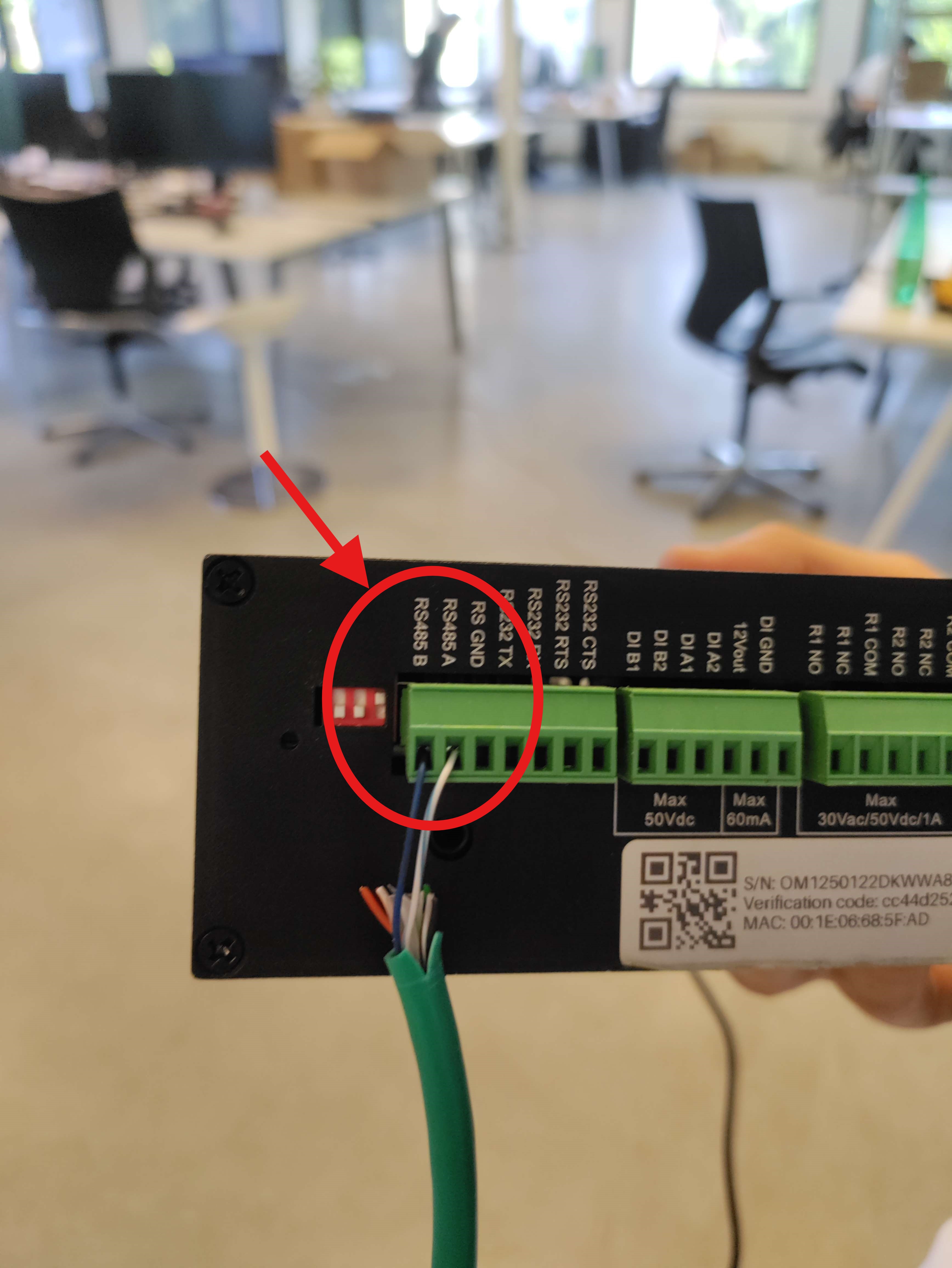

Una volta che la scheda Modbus è configurata correttamente, puoi collegare i cavi al controller, per questo spelare un'estremità del tuo cavo RS485 e prendere i cavi corrispondenti ai pin 4 (di solito blu) e 5 (di solito blu e bianco). Quindi collega il pin 4 nella porta RS485B del controller e il pin 5 nella porta RS485A del controller.
Collegamento al Controller
Devi quindi collegare il dispositivo al controller; per questo segui questa guida: Aggiungere un dispositivo.
