SAJ
Dispositivi Supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| SAJ H2 series-5k-30k | ✅ | ✅ | ✅ |
| SAJ HS2 series-5k-10k | |||
| SAJ CHS2 | |||
| SAJ AS2 | ❌ |
Configurazione
1: Configurazione della Connessione Fisica
Per la Connessione Ethernet:
- Individua l'interfaccia di comunicazione sul tuo inverter SAJ
- Collega un cavo ethernet tra l'inverter e la tua rete locale
- Segui le linee guida sul cablaggio ethernet per una corretta installazione
Per la Connessione RS485:
- Individua la porta RS485 sul tuo inverter SAJ
- Collega il cavo RS485 secondo il seguente schema:
- PIN A: RS485+
- PIN B: RS485-
- GND: Terra (se disponibile)
2: Configurazione di Rete
- Di default, l'inverter è impostato per ottenere un indirizzo IP automaticamente tramite DHCP
- Se utilizzi una configurazione IP statica:
- Accedi all'interfaccia web dell'inverter
- Vai nelle Impostazioni di Rete
- Configura l'indirizzo IP, la subnet mask e il gateway come necessario
3: Impostazioni di Comunicazione
Per prestazioni ottimali, assicurati dei seguenti parametri di comunicazione:
- Porta Modbus TCP: 502 (predefinita)
- Velocità di trasmissione RS485: 9600
- Bit di dati: 8
- Bit di stop: 1
- Parità: Nessuna
Cablaggio
Connessione Ethernet
- Utilizza cavo ethernet CAT5e o CAT6
- Lunghezza massima del cavo: 100 metri
- Segui le linee guida per il cablaggio ethernet
Connessione RS485
- Utilizza cavo schermato a coppie ritorte
- Lunghezza massima del cavo: 1000 metri
- Collega la schermatura a terra solo a un'estremità
- Mantieni una corretta topologia del bus RS485
Impostazioni eSAJ Home
| Passo | Immagine |
|---|---|
| Apri ESAJ Home e connettiti all'inverter | |

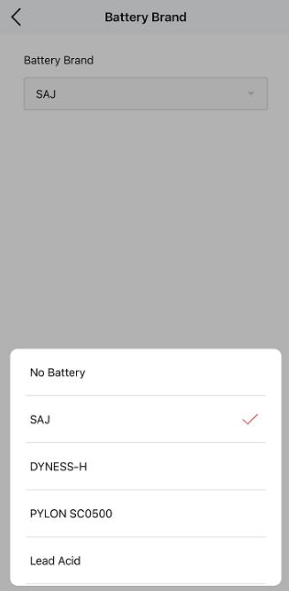

| Seleziona SAJ nelle impostazioni della batteria e fai clic su Salva dopo la modifica |  |

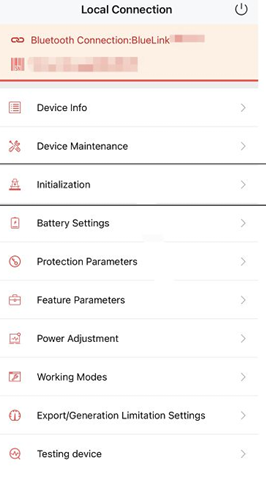

| Clicca su inizializzazione e seleziona rete per il paese |  |

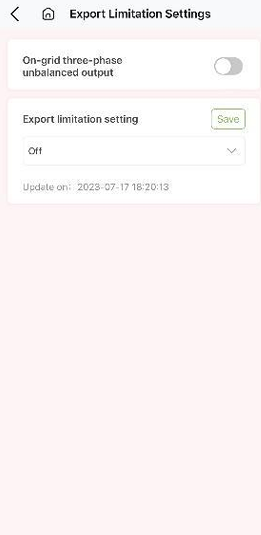

| Disabilita la limitazione dell'esportazione (se è attivata, l'energia dall'inverter non può essere immessa nella rete). |  |
Risoluzione dei Problemi
Problemi comuni e soluzioni:
-
Nessuna Comunicazione
- Controlla le connessioni fisiche
- Verifica le impostazioni di rete
- Assicurati che la configurazione dell'indirizzo Modbus sia corretta
-
Connessione Intermittente
- Controlla la qualità e le connessioni del cavo
- Verifica che non ci sia interferenza elettromagnetica
- Assicurati di mantenere un corretto instradamento del cavo
