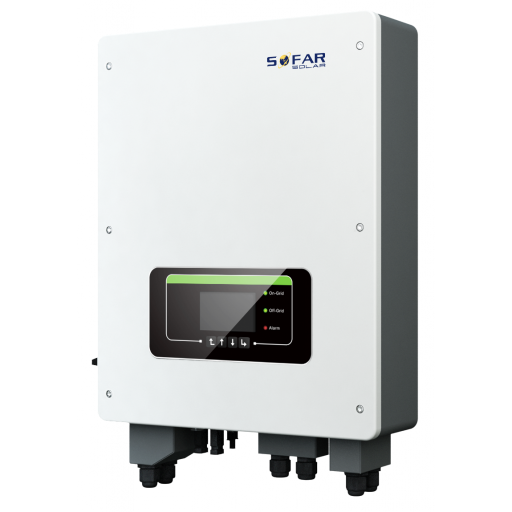

Inverter Sofar HYD 3000…6000-ES

Dispositivi Supportati​

Immagine
Device TypeModbus TCP (Ethernet)RS485Curtailment
Sofar HYD 3000…6000-ES✅ (dongle WiFi & ethernet Solarman)✅❌
warning
  • Si consiglia di utilizzare RS485, poiché il dongle Solarman potrebbe cambiare firmware e bloccare l'accesso Modbus TCP!
  • Se utilizzi un dongle Solarman, si consiglia di utilizzare il dongle ethernet per la stabilità della connessione.

Cablaggio​

Ethernet​

Per un cablaggio ethernet corretto: Seguire le linee guida per il cablaggio ethernet.

Collegare l'inverter alla rete internet utilizzando il "dongle Solarman".

  1. Installa il dongle WiFi o Ethernet nell'inverter e assicurati che sia connesso alla tua rete.

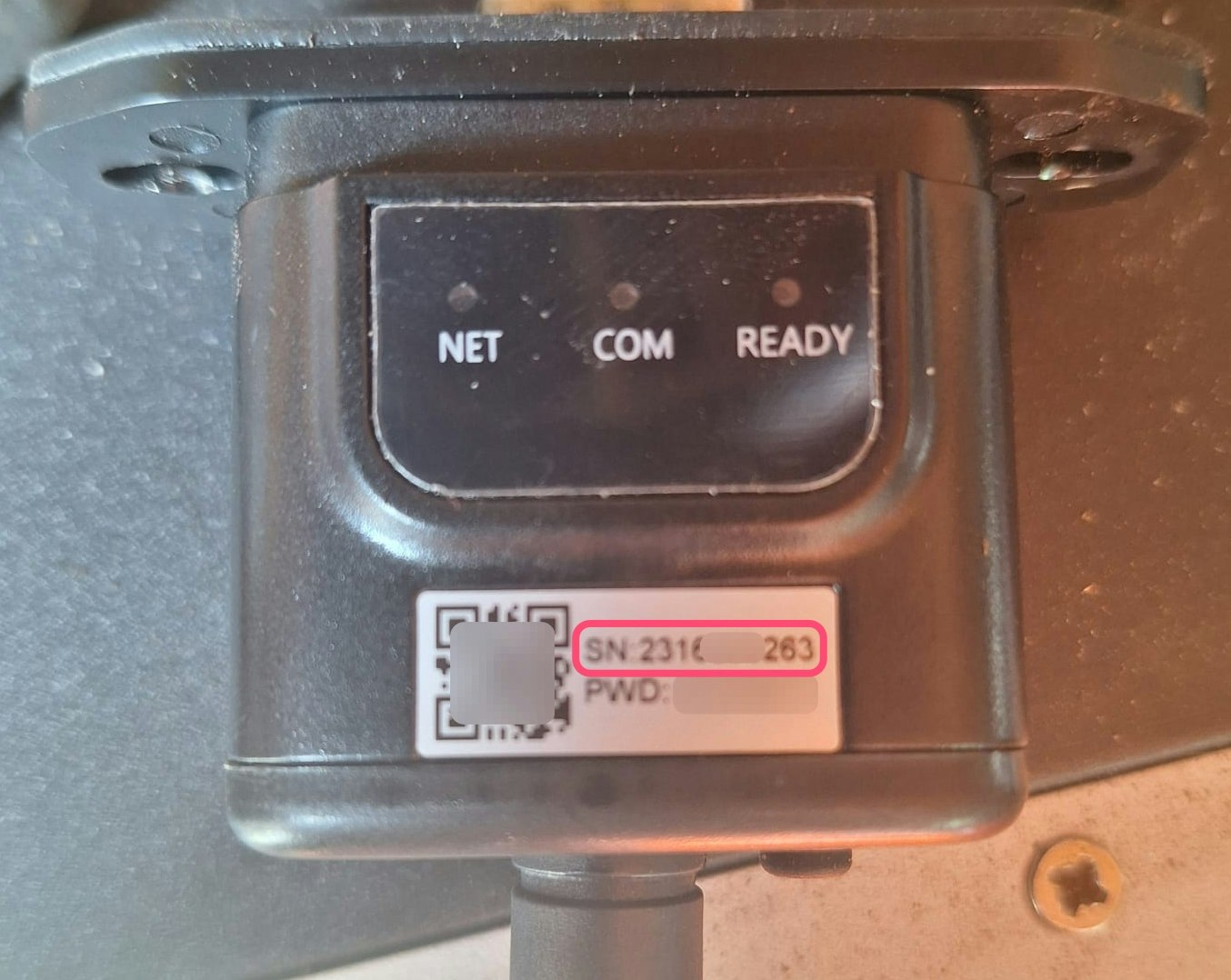

  2. Annota il numero di serie del dongle (vedi l'immagine a sinistra/sopra). Ne avrai bisogno per impostare la comunicazione con il controller.
Firmware del dongle

Il firmware del dongle WiFi LSW3_15_FFFF_1.0.65 e il firmware del dongle ethernet ME_08_2701_2.06 sono stati testati. In caso di problemi, puoi provare a caricare queste specifiche versioni di firmware sul dongle. Ti preghiamo di contattare il fornitore del tuo dongle per questo.

Immagine

RS485​

RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
RS485s TX+ RS485 ARS485_POSRS485 ATX+
RS485s TX- RS485 BRS485_NEGRS485 BTX-
N/A RS GNDGNDNot availableG
Immagine

Configurazione​

Attivazione del controllo della batteria esterna​

Il controllo della batteria esterna deve essere attivato nel menu di configurazione dell'inverter tramite il display LCD. Nelle impostazioni dell'inverter:

  1. Vai a "Impostazioni di base".
  2. Vai a "Modalità di archiviazione dell'energia".
  3. Imposta questo su "Imposta Modalità Passiva".
  4. Per ulteriori informazioni, consultare il manuale dell'utente Sofar HYD 3000/4000/5000/6000-ES a pagina 26 e seguenti.

RS485​

NOTE: RS485 Device Addresses
  • You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
  • Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
  • For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

Il controllo esterno dell'inverter deve essere attivato nel menu di configurazione dell'inverter tramite lo schermo LCD.

  1. Clicca brevemente sul pulsante giù.
  2. Vedrai "1. Inserisci impostazioni", premi il pulsante giù per 2 secondi per entrare nelle impostazioni.
  3. Scorri le impostazioni fino a vedere:
    • Indirizzo Modbus o
    • Imposta ComProtocol
  4. Premi il pulsante giù per 2 secondi per impostare l'indirizzo.
  5. Imposta l'indirizzo al valore desiderato.
