Solax
Dispositivi supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|

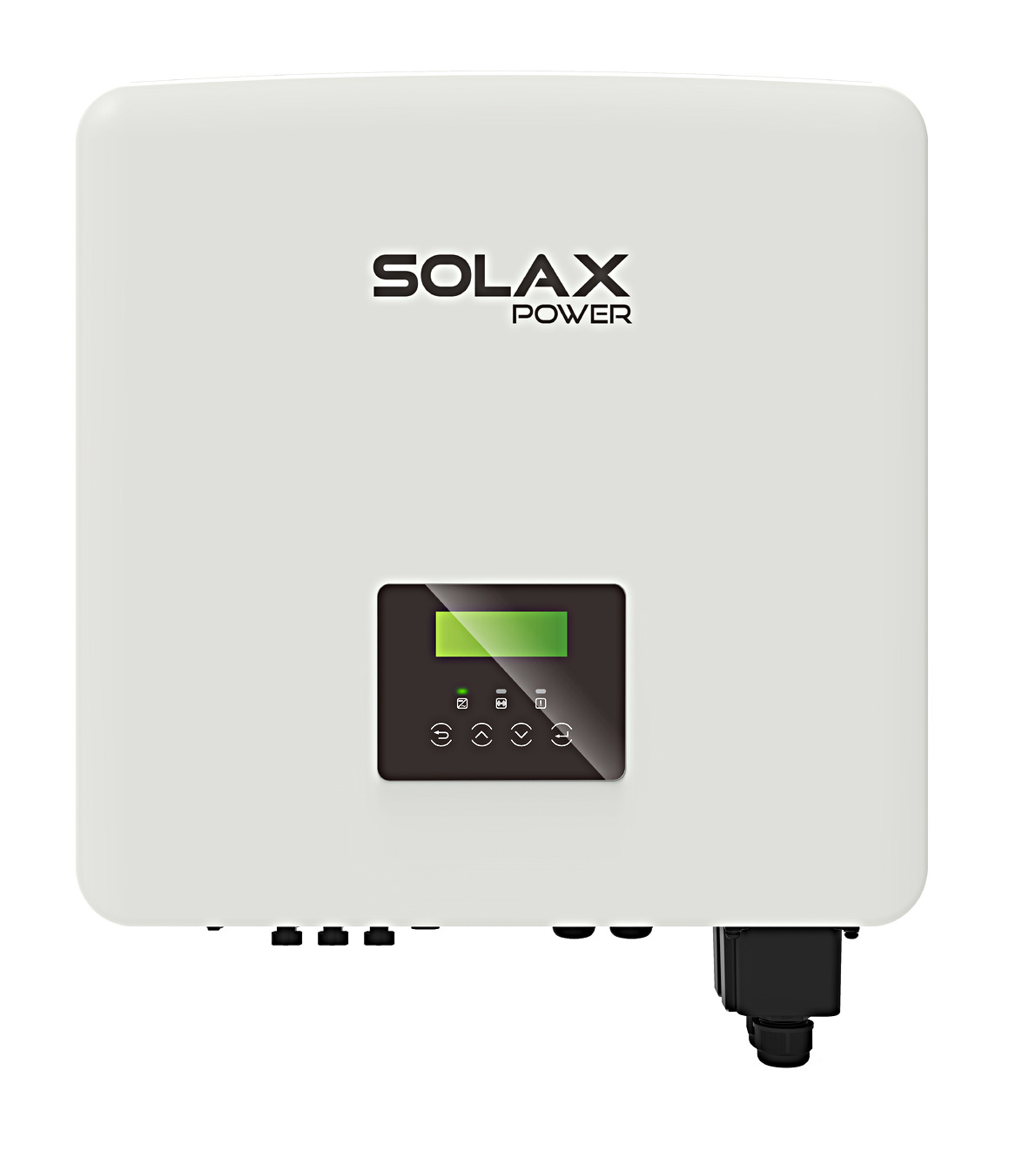

| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ||||
| Solax ESS-AELIO |
Installazione
Per il Solax X3 Hybrid G4, assicurati che l'inverter abbia installata l'ultima versione del firmware.
Metodi di connessione
- SolaX G2, SolaX G3 Hybrids, Solax ESS (TRENE e AELIO) hanno Ethernet integrato (Il Qcells Q.VOLT HYB-G3-3P è un SolaX G4 nonostante la denominazione G3).
- SolaX G4 e altri non hanno Ethernet integrato, la comunicazione è possibile tramite porta seriale RS485.
L'interfaccia RS485 utilizza solo il pin4 (cavo blu) e il pin5 (bianco-blu). La polarità è importante, quindi assicurati che il pin4 (cavo blu nei cavi tipici) sia collegato al conduttore A del tuo adattatore e il pin5 (cavo bianco-blu) al conduttore B del tuo adattatore.
I cavi RS485 possono essere abbastanza lunghi, quindi 25 metri o più sono possibili. Puoi utilizzare la coppia blu di un cavo standard cat5 o cat6.
Assicurati di verificare la velocità di baud del tuo inverter (115200) e assicurati che corrisponda alla velocità di baud dell'adattatore Ethernet a RS485. Puoi confermare la velocità di baud sullo schermo LCD sulla parte anteriore del tuo inverter, all'interno dei menu.
L'indirizzo Modbus per impostazione predefinita è 1. Alcune persone hanno segnalato che il loro indirizzo Modbus era 4.
C'è una porta contrassegnata COM sull'inverter G4, alcuni manuali utente affermano erroneamente che si tratta di una porta Ethernet.
NON COLLEGARE QUESTA PORTA COM A UNO SWITCH ETHERNET - la porta del tuo switch Ethernet si danneggerà se lo fai!!!

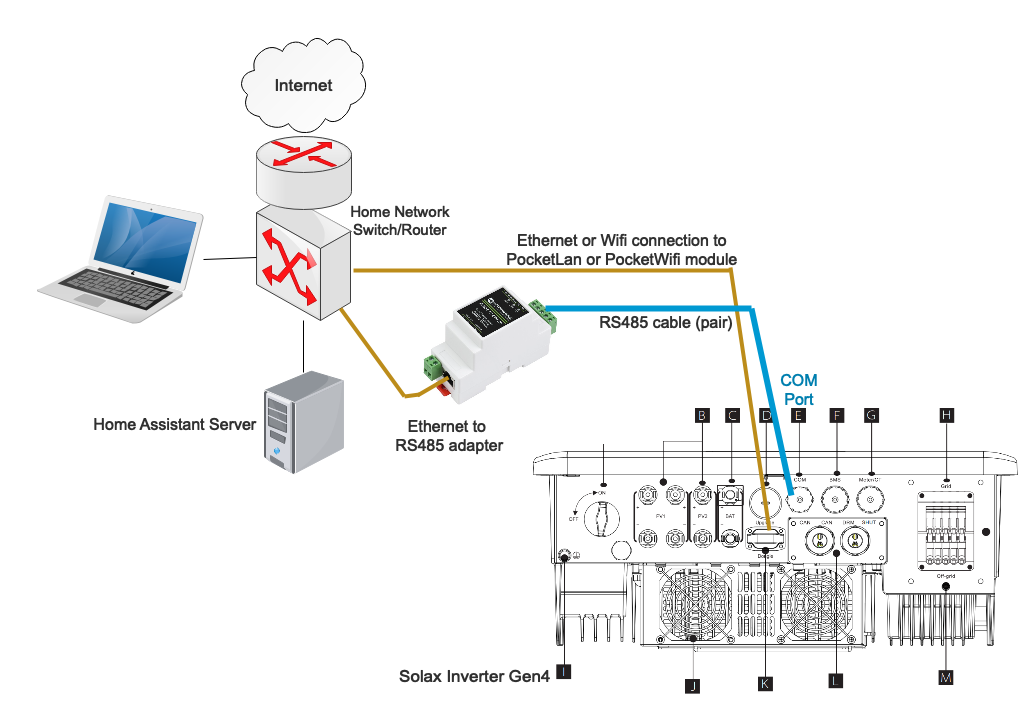

RS485 a ETH
- si collega tramite Ethernet al router/switch della tua rete domestica
Quando configuri l'integrazione Modbus di SolaX, specifica l'indirizzo IP di rete del dispositivo convertitore, non l'indirizzo del SolaX. Non selezionare la flag RS485 seriale; la porta seriale viene ignorata in questa configurazione.
Inverter multipli collegati a un adattatore RS485 & Resistenze di terminazione
Dovrebbe essere possibile collegare più inverter allo stesso adattatore RS485 (ad es. Waveshare). Gli inverter devono avere indirizzi Modbus differenti, quindi devi prima modificare gli indirizzi Modbus degli inverter. Quindi configura un'istanza per ogni inverter. La finestra di dialogo di configurazione consente di impostare l'indirizzo Modbus.
L'uso delle resistenze di terminazione è necessario quando si collegano più inverter. Posizionare una resistenza da 120 Ohm tra A&B all'adattatore RS485 e posizionare una resistenza da 120 Ohm tra A&B sull'ultimo inverter collegato.
