Solax
Ondersteunde Apparaten
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ||||
| Solax ESS-AELIO |
Installatie
Voor de Solax X3 Hybrid G4 zorg ervoor dat de omvormer de nieuwste firmwareversie heeft geïnstalleerd.
Aansluitmethoden
- SolaX G2, SolaX G3 Hybrids, Solax ESS (TRENE en AELIO) hebben ingebouwde Ethernet (de Qcells Q.VOLT HYB-G3-3P is een SolaX G4 ondanks de G3 naamgeving).
- SolaX G4 en andere hebben geen ingebouwd Ethernet, communicatie is mogelijk via seriële RS485 COM-poort.
De RS485-interface gebruikt alleen pin4 (blauwe draad) en pin5 (wit-blauw). Polariteit is belangrijk, zorg ervoor dat pin4 (de blauwe draad in typische kabels) is aangesloten op de A-kabel van uw adapter en pin5 (de wit-blauwe draad) op de B-kabel van uw adapter.
RS485-kabels kunnen vrij lang zijn, dus 25 meter of meer is mogelijk. U kunt het blauwe paar van een standaard cat5 of cat6 kabel gebruiken.
Zorg ervoor dat u de baudrate van uw omvormer controleert met de (115200) en zorg ervoor dat deze overeenkomt met de baudrate van de Ethernet naar RS485-adapter. U kunt de baudrate bevestigen op het LCD-scherm aan de voorkant van uw omvormer, binnen de menu's.
Het Modbus-adres is standaard 1. Sommige mensen hebben gemeld dat hun Modbus-adres 4 was.
Er is een poort gemarkeerd als COM op de G4 omvormer, sommige gebruikershandleidingen beweren per ongeluk dat dit een Ethernet-poort is.
VERBIND DEZE COM-POORT NIET MET EEN ETHERNET-SWITCH - uw Ethernet-switchpoort zal uitvallen als u dit doet!!!

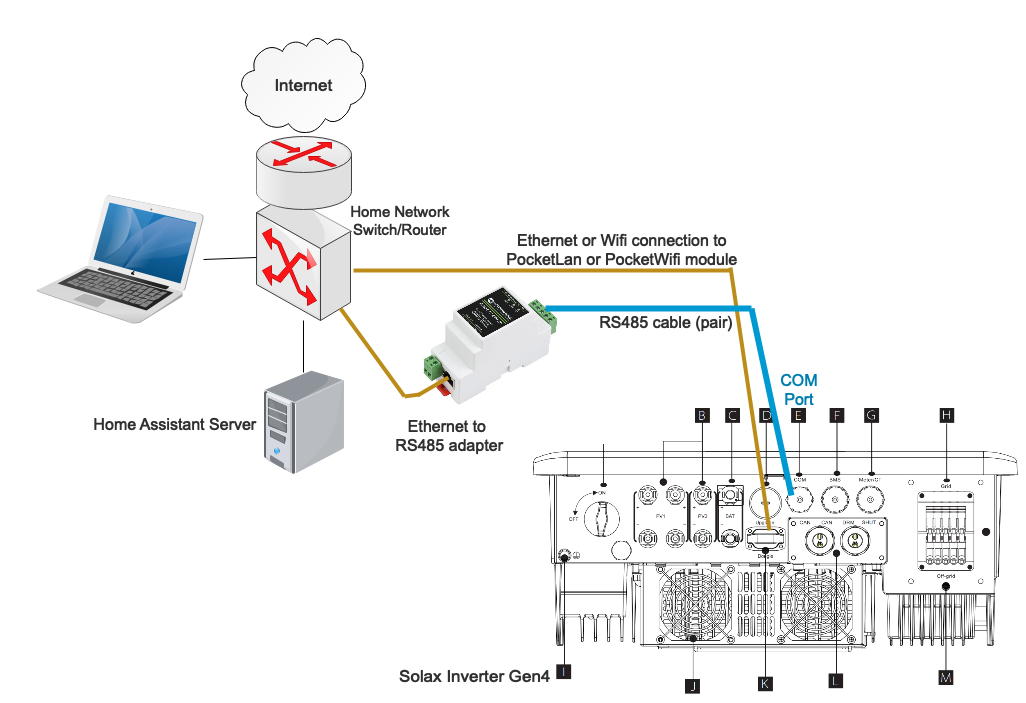

RS485 naar ETH
- verbindt via Ethernet met uw thuisnetwerkrouter/switch
Bij het configureren van de SolaX Modbus-integratie, specificeer het netwerk IP-adres van het converterapparaat, niet het adres van de SolaX. Vink de seriële RS485-vlag niet aan; de seriële poort wordt in deze configuratie genegeerd.
Meerdere omvormers aangesloten op één RS485-adapter & Terminerende weerstanden
Het moet mogelijk zijn om meerdere omvormers aan dezelfde RS485-adapter (bijv. Waveshare) aan te sluiten. De omvormers moeten verschillende Modbus-adressen hebben, dus u moet eerst de Modbus-adressen van de omvormers wijzigen. Configureer dan één instantie voor elke omvormer. De configuratiedialoog stelt u in staat de Modbus-adres in te stellen.
Het gebruik van terminerende weerstanden is vereist bij het aansluiten van meerdere omvormers. Plaats een 120 Ohm weerstand over A&B op de RS485-adapter en plaats een 120 Ohm weerstand over A&B op de laatst aangesloten omvormer.
