Dispositivos Suportados

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW

Conexão

A comunicação entre o SmartgridOne e o medidor de energia opera através de um barramento serial RS-485 ou Modbus TCP.

É recomendável usar cabos blindados com pares trançados para um desempenho ideal. Para distâncias curtas, um par trançado de um cabo de rede (mínimo CAT5e) pode ser utilizado.

As seguintes diretrizes se aplicam:

• Distância Máxima: O comprimento total do cabo, incluindo o cabo principal e ramificações, é limitado a 100 metros.
• Conexão de Vários Medidores de Energia: O cabo deve ser conectado em cadeia de medidor para medidor ou ramificado a partir do cabo principal (as ramificações não devem exceder 1 metro).
• Longas Distâncias: É recomendável instalar um resistor de terminação de 120Ω na extremidade do cabo principal e ativar o resistor de terminação no SmartgridOne Controller.

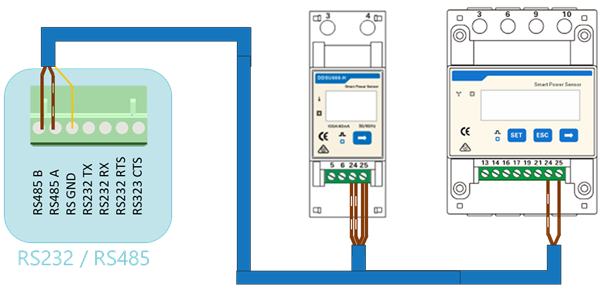

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
