Solax
Stödda enheter
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax IES | ||||
| Solax ESS-TRENE | ✅ | |||
| Solax ESS-AELIO |
Installation
För Solax X3 Hybrid G4, se till att växelriktaren har den senaste firmwareversionen installerad.
Anslutningsmetoder
- SolaX G2, SolaX G3 Hybrider, Solax ESS (TRENE och AELIO) har inbyggd Ethernet (Qcells Q.VOLT HYB-G3-3P är en SolaX G4 trots G3-namnet).
- SolaX G4 och andra har inte inbyggd Ethernet, kommunikation är möjlig via seriell RS485 COM-port.
RS485-gränssnittet använder endast pin4 (blå ledning) och pin5 (vit-blå). Polaritetsriktningen är viktig, så se till att pin4 (blå ledning i typiska kablar) är ansluten till A-ledningen på din adapter och pin5 (vit-blå ledning) till B-ledningen på din adapter.
RS485-kablar kan vara ganska långa, så 25 meter eller mer är möjligt. Du kan använda det blå paret av en standard cat5- eller cat6-kabel.
Se till att du verifierar växelriktarens baudrate med (115200) och se till att den matchar baudraten för Ethernet till RS485-adaptern. Du kan bekräfta baudraten på LCD-skärmen på framsidan av din växelriktare, inom menyerna.
Modbus-adressen är som standard 1. Vissa personer har rapporterat att deras Modbus-adress var 4.
Det finns en port märkt COM på G4-växelriktaren, vissa användarmanualer påstår av misstag att detta är en Ethernet-port.
ANSLUT INTE DENNA COM-PORT TILL EN ETHERNET-SWITCH - din Ethernet-switchport kommer att gå sönder om du gör det!!!

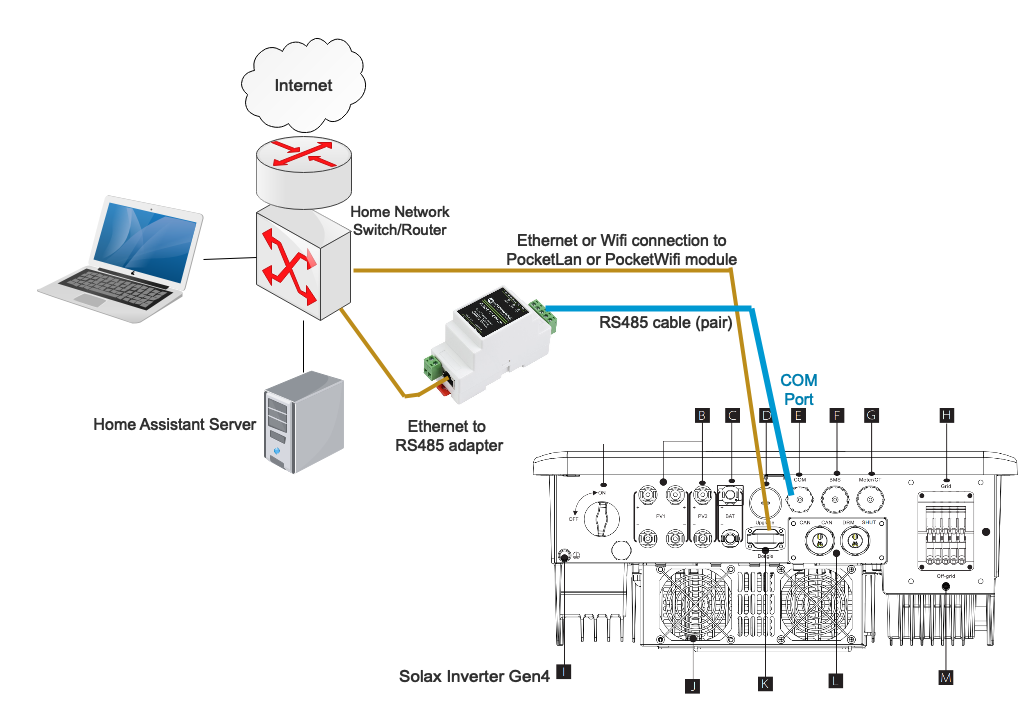

RS485 till ETH
- ansluter via Ethernet till din hemrouter/switch
När du konfigurerar SolaX Modbus-integrationen, ange nätverks-IP-adressen för konverteringsenheten, inte adressen för SolaX. Kryssa inte i flaggan för Serial RS485; den seriella porten ignoreras i denna konfiguration.
Flera växelriktare anslutna till en RS485-adapter & Avslutande motstånd
Det bör vara möjligt att ansluta flera växelriktare till samma RS485-adapter (t.ex. Waveshare). Växelriktarna måste ha olika Modbus-adresser, så du behöver först ändra Modbus-adresserna för växelriktarna. Konfigurera sedan ett exempel för varje växelriktare. Konfigurationsdialogen låter dig ställa in Modbus-adressen.
Användning av avslutande motstånd krävs när flera växelriktare kopplas samman. Placera ett 120Ohm motstånd över A&B på RS485-adaptern och placera ett 120Ohm motstånd över A&B på den sista anslutna växelriktaren.
