سولاكس
الأجهزة المدعومة
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax IES | ||||
| Solax ESS-TRENE | ✅ | |||
| Solax ESS-AELIO |
التثبيت
يرجى التأكد من أن العاكس Solax X3 Hybrid G4 يحتوي على أحدث إصدار من البرنامج الثابت.
طرق الاتصال
- تحتوي أجهزة SolaX G2 و SolaX G3 Hybrids و Solax ESS (TRENE و AELIO) على Ethernet مدمج (يعتبر Qcells Q.VOLT HYB-G3-3P هو SolaX G4 على الرغم من تسمية G3).
- SolaX G4 والأجهزة الأخرى لا تحتوي على Ethernet مدمج، و يمكن الاتصال عبر منفذ RS485 COM التسلسلي.
تستخدم واجهة RS485 فقط الطرف 4 (السلك الأزرق) والطرف 5 (السلك الأبيض-الأزرق). تعتبر القطبية مهمة، لذا تأكد من أن الطرف 4 (السلك الأزرق في الكابلات النموذجية) متصل بالطرف A من المحول والطرف 5 (ال سلك الأبيض-الأزرق) إلى الطرف B من المحول.
يمكن أن تكون كابلات RS485 طويلة جدًا، لذا يمكن أن يكون الطول 25 متر أو أكثر. يمكنك استخدام الزوج الأزرق من كابل cat5 أو cat6 قياسي.
تأكد من التحقق من معدل البود الخاص بالعاكس لديك (115200) وتأكد من أنه يتطابق مع معدل البود لمحول Ethernet إلى RS485. يمكنك تأكيد معدل البود على شاشة LCD الموجودة في مقدمة العاكس، ضمن القوائم.
عنوان Modbus بشكل افتراضي هو 1. أفاد بعض الأشخاص أن عنوان Modbus الخاص بهم كان 4.
هناك منفذ معلم COM على العاكس G4، وبعض أدلة المستخدمين بالخطأ تدعي أن هذا هو منفذ Ethernet.
لا تقم بتوصيل هذا المنفذ COM بمفتاح Ethernet - ستتوقف حالة منفذ مفتاح Ethernet لديك إذا قمت بذلك!!!

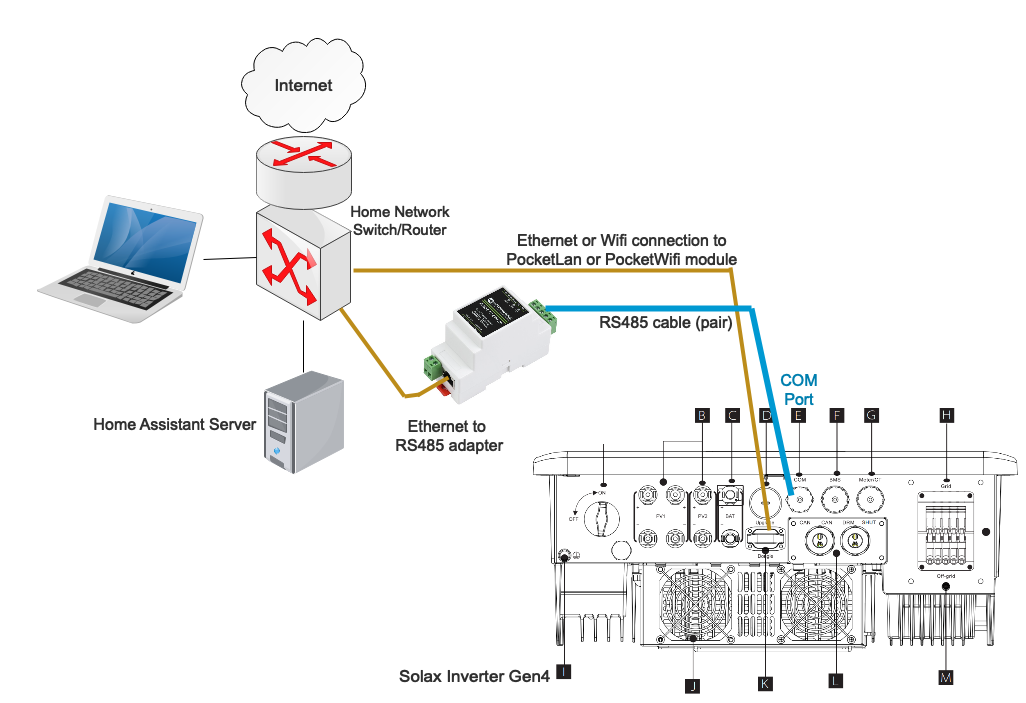

RS485 إلى ETH
- يتصل عبر Ethernet بموجه الشبكة / المفتاح الخاص بك في المنزل
عند تكوين تكامل SolaX Modbus، حدد عنوان IP الشبكي لجهاز المحول، وليس عنوان SolaX. لا تقم بتحديد علامة RS485 التسلسلي؛ يتم تجاهل المنفذ التسلسلي في هذا الإعداد.
توصيل عدة محولات لمحول RS485 واحد ومقاومات إنهاء
يجب أن يكون من الممكن توصيل عدة محولات بنفس المحول RS485 (على سبيل المثال Waveshare). يجب أن تحتوي المحولات على عناوين Modbus مختلفة، لذا تحتاج إلى تغيير عناوين Modbus للمحولات أولاً. ثم قم بتكوين مثيل واحد لكل محول. يسمح لك حوار التكوين بتعيين عنوان Modbus.
يجب استخدام مقاومات إنهاء عند توصيل عدة محولات. ضع مقاومة 120Ohm عبر A&B في محول RS485 وضع مقاومة 120Ohm عبر A&B على المحول المتصل الأخير.
