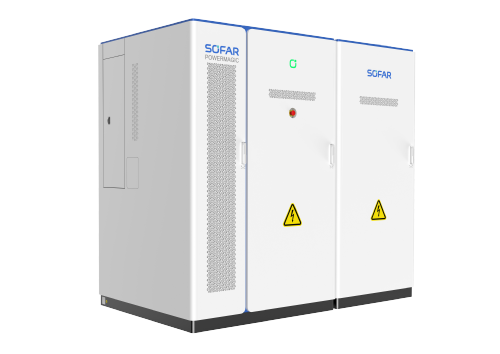

Sofar C&I ESS - PowerMagic
Dispositivos Suportados
| Device Type | Manual | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| PowerMagic 400V C&I | Manual | ✅ | ❌ |

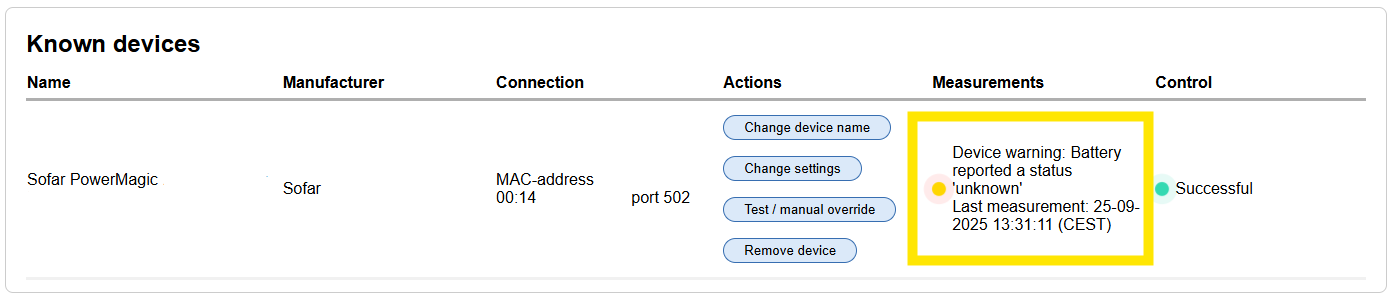

Este é um problema conhecido com alguns inversores Sofar PowerMagic. Não afeta a funcionalidade do inversor e pode ser ignorado. Uma atualização futura da Sofar deve resolver esse problema.
Por que isso acontece? O SmartgridOne Controller lê o status do inversor via Modbus TCP. O PowerMagic responde com um código entre 0 e 4 que indica o status do inversor. No entanto, em alguns casos, o PowerMagic responde com um código 5, que não é reconhecido pelo SmartgridOne Controller e, portanto, mostra "Status desconhecido".
Cabeamento
Ethernet
Através de um cabo ethernet, uma extremidade é conectada à porta WEB na placa da porta BESS, e a outra extremidade é conectada à internet. Uma conexão de comunicação será estabelecida entre o BESS e a rede local.
O sistema é ligado (veja o passo de ligar para detalhes) para garantir que a fonte de alimentação auxiliar do BESS esteja funcionando corretamente (o indicador de 'energia' no painel da porta pode ser observado, e se a luz indicadora estiver acesa, isso indica que a fonte de alimentação auxiliar está funcionando corretamente). Após esperar por cerca de 1 minuto:
- Se a luz indicadora da porta de rede no seu switch de rede pisca, isso indica que a comunicação entre o BESS e a rede foi estabelecida.
- Se a luz indicadora não estiver acesa, verifique a conexão da rede.

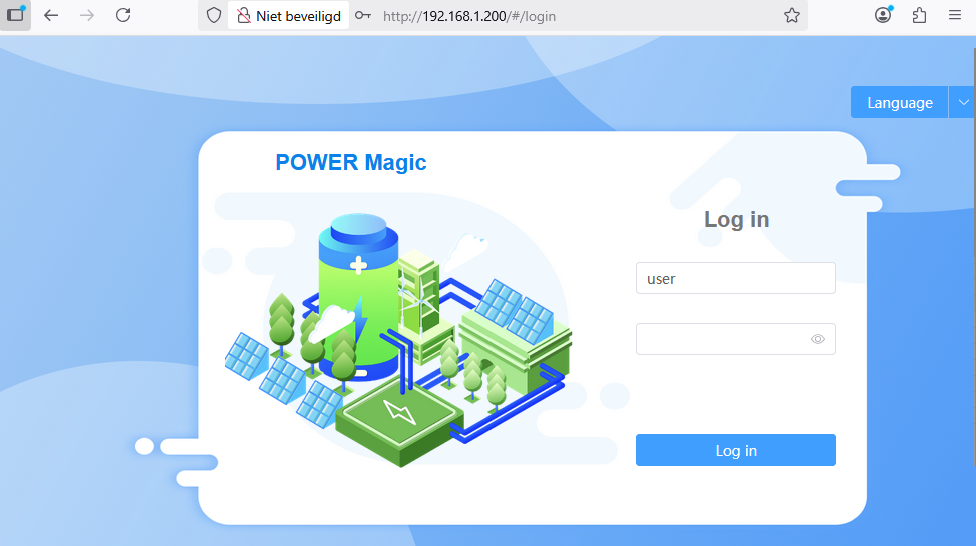

A interface de login do BESS pode ser acessada através de um navegador em um computador ou dispositivo móvel. Por padrão, este é http://192.168.1.100. A conta de usuário inicial é “user”. Para a senha inicial do usuário, entre em contato com a equipe de atendimento ao cliente da Sofar.
Quando você consegue acessar a interface de login do BESS, isso indica que a comunicação entre o BESS e a rede foi estabelecida.
Para mais dicas sobre cabeamento ethernet: Siga as diretrizes para cabeamento ethernet.
Configuração

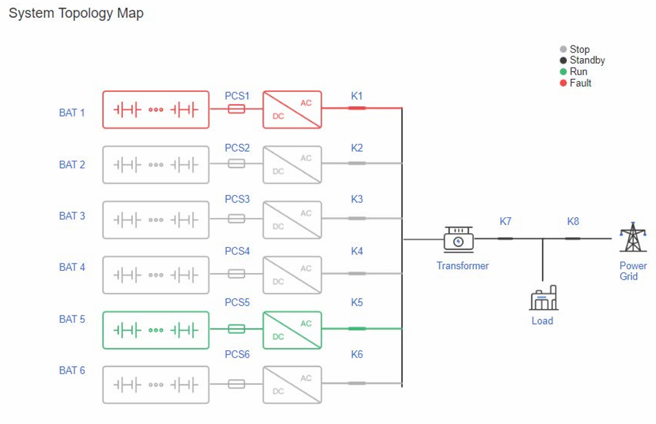

Verifique se o PowerMagic está online e se não há erros. Isso pode ser feito na interface web do PowerMagic, observando o diagrama de topologia:
O Modbus está habilitado por padrão no PowerMagic. A porta padrão do Modbus TCP é 502 e o ID do escravo Modbus padrão é 1. Ao adicionar o dispositivo no SmartgridOne Controller, ele irá automaticamente escanear por dispositivos Sofar PowerMagic com as configurações padrão.
Uma nota sobre os tempos de resposta em modo de espera
O Sofar PowerMagic tem um 'Modo de Espera' que ele entra após um período de inatividade. Notamos que, ao enviar um comando de (des)carregamento, o PowerMagic pode levar até 2 minutos para responder enquanto está em modo de espera. Uma vez que o PowerMagic esteja ativo novamente, ele sai do modo de espera e o tempo de resposta volta ao normal (1 segundo).
