Solax
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax IES | ||||
| Solax ESS-TRENE | ✅ | |||
| Solax ESS-AELIO |
Installation
Stellen Sie bei dem Solax X3 Hybrid G4 sicher, dass der Wechselrichter die neueste Firmware-Version installiert hat.
Verbindungsmethoden
- SolaX G2, SolaX G3 Hybride, Solax ESS (TRENE und AELIO) haben integriertes Ethernet (Der Qcells Q.VOLT HYB-G3-3P ist ein SolaX G4 trotz der G3-Bezeichnung).
- SolaX G4 und andere haben kein integriertes Ethernet, die Kommunikation ist über den seriellen RS485 COM-Port möglich.
Die RS485-Schnittstelle verwendet nur den Pin4 (blauer Draht) und Pin5 (weiß-blau). Die Polarität ist wichtig, also stellen Sie sicher, dass Pin4 (blauer Draht in typischen Kabeln) mit dem A-Anschluss Ihres Adapters und Pin5 (weiß-blauer Draht) mit dem B-Anschluss Ihres Adapters verbunden ist.
RS485-Kabel können recht lang sein, also sind 25 Meter oder mehr möglich. Sie können das blaue Paar eines Standard-Cat5- oder Cat6-Kabels verwenden.
Stellen Sie sicher, dass Sie die Baudrate Ihres Wechselrichters mit der (115200) überprüfen und dass sie mit der Baudrate des Ethernet zu RS485-Adapters übereinstimmt. Sie können die Baudrate auf dem LCD-Bildschirm an der Vorderseite Ihres Wechselrichters im Menü bestätigen.
Die Modbus-Adresse ist standardmäßig 1. Einige Personen haben berichtet, dass ihre Modbus-Adresse 4 war.
Es gibt einen Anschluss, der auf dem G4-Wechselrichter als COM gekennzeichnet ist, einige Benutzerhandbücher behaupten fälschlicherweise, dass dies ein Ethernet-Anschluss ist.
SCHLIESSEN SIE DIESEN COM-PORT NICHT AN EINEN ETHERNET-SWITCH AN - Ihr Ethernet-Switch-Port wird ausfallen, wenn Sie dies tun!!!

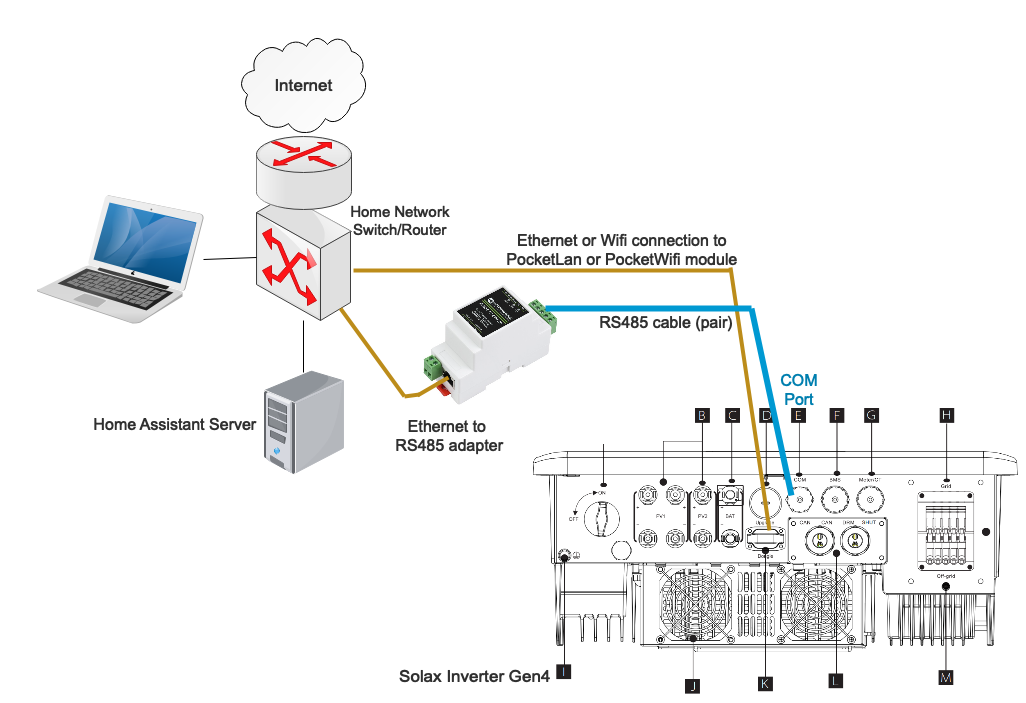

RS485 zu ETH
- verbindet sich über Ethernet mit Ihrem Heimnetzwerk-Router/Switch
Beim Konfigurieren der SolaX Modbus-Integration geben Sie die Netzwerk-IP-Adresse des Konvertergeräts an, nicht die Adresse des SolaX. Aktivieren Sie nicht das Serial RS485-Flag; der serielle Port wird in dieser Konfiguration ignoriert.
Mehrere Wechselrichter, die an einen RS485-Adapter angeschlossen sind & Abschlusswiderstände
Es sollte möglich sein, mehrere Wechselrichter an denselben RS485-Adapter (z. B. Waveshare) anzuschließen. Die Wechselrichter müssen unterschiedliche Modbus-Adressen haben, daher müssen Sie zuerst die Modbus-Adressen der Wechselrichter ändern. Konfigurieren Sie dann eine Instanz für jeden Wechselrichter. Der Konfigurationsdialog ermöglicht es Ihnen, die Modbus-Adresse festzulegen.
Die Verwendung von Abschlusswiderständen ist erforderlich, wenn mehrere Wechselrichter angeschlossen werden. Platzieren Sie einen 120-Ohm-Widerstand zwischen A & B am RS485-Adapter und platzieren Sie einen 120-Ohm-Widerstand zwischen A & B am letzten angeschlossenen Wechselrichter.
