Medidores de Energía Chint

Chint

Dispositivos compatibles

Device TypeVariantsModbus TCP (Ethernet)RS485
DDSU666230V-5/80A 230V-100A/40mA✅✅
DTSU6663x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666 for Afore3x230V/400V-5/80A❌
DTSU666-20

Conexión

La comunicación entre el SmartgridOne y el medidor de energía se realiza mediante un bus serial RS-485 o Modbus TCP.

Se recomienda utilizar cables blindados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).

Se aplican las siguientes pautas:

  • Distancia máxima: La longitud total del cable, incluyendo el cable principal y las ramificaciones, está limitada a 100 metros.
  • Conectar múltiples medidores de energía: El cable debe conectarse en cadena de medidor a medidor o ramificarse desde el cable principal (las ramificaciones no deben superar 1 metro).
  • Distancias largas: Se recomienda instalar una resistencia de terminación de 120Ω al final del cable principal y activar la resistencia de terminación en el SmartgridOne Controller.
Info
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
Terminal 24RS485 ARS485_POSRS485 ATX+
Terminal 25RS485 BRS485_NEGRS485 BTX-
N/ARS GNDGNDNot availableG

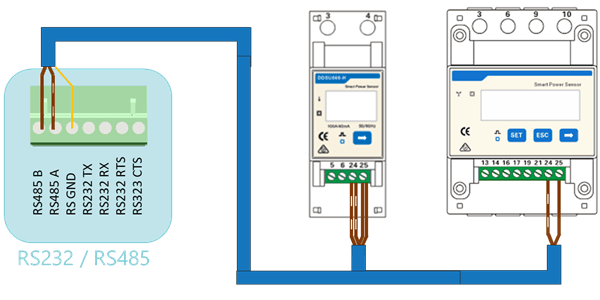

Cableado Chint

Advertencia
NOTE: RS485 Device Addresses
  • You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
  • Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
  • For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
