Linee guida per il cablaggio e la connettività
La classe di isolamento dei cavi deve essere adatta alla tensione del segnale prevista. Assicurati che i cavi utilizzati rispettino gli appropriati standard di sicurezza e operatività per i livelli di tensione specifici nel sistema.
Ethernet
Si applicano le seguenti linee guida:
- Tipo di cavo: Devi utilizzare cavi CAT5e o superiori per prestazioni ottimali. In ambienti commerciali e industriali, si raccomanda di utilizzare cavi schermati.
- Connessione di rete: Verifica con il computer se hai internet sul cavo ethernet prima di collegarlo al SmartgridOne Controller o dispositivo.
- Distanza massima: La lunghezza massima del cavo individuale è limitata a 100 metri. Per distanze maggiori è necessario un amplificatore di segnale o uno switch.
- Subnet: Il SmartgridOne Controller e i dispositivi devono trovarsi nella stessa subnet per poter comunicare (ad esempio, un SmartgridOne Controller nella subnet 192.168.1.x non può generalmente comunicare con un dispositivo nella subnet 192.168.200.x).
- Porte in uscita: Vedi configurazione di rete sulle configurazioni del firewall.
Per i luoghi in ambienti residenziali che non hanno cablaggio ethernet installato, puoi considerare gli adattatori Powerline. Si prega di notare che solo le prese a muro che sono sulla stessa fase possono essere utilizzate con la maggior parte degli adattatori Powerline.
Altre interfacce
Tutti i modelli SmartgridOne sono estensibili con I/O aggiuntivi tramite gli accessori. Vedi accessori per ulteriori informazioni.
- Modello OM1
- Modello EDS
SmartgridOne (Modello OM1)
La sezione del filo ammessa per i connettori è la seguente:
| Tipo | Sezione (AWG) | Sezione (mm²) |
|---|---|---|
| Filo Solido | 26-16 AWG | 0,129-1,31 |
| Fili Sottile (Flessibili) | 26-16 AWG | 0,129-1,31 |
Ingressi digitali & uscite relè
Devi rispettare le valutazioni di tensione e corrente delle Specifiche. Utilizzare il dispositivo al di fuori dei suoi valori nominali è pericoloso e può portare a danni e lesioni.
| Interfaccia | Tensione (V) | Corrente (A) |
|---|---|---|
| Relè | Max. 30Vac / 50Vdc | 1.0 A |
| Ingressi digitali | 5-50Vdc | N/A |
Se hai bisogno di commutare tensioni o correnti superiori a quelle per cui è progettato il relè, utilizza il relè del SmartgridOne Controller per attivare un altro relè che abbia la valutazione di tensione o corrente di cui hai bisogno.
Si applicano le seguenti linee guida:
- Tipo di cavo: Si raccomanda di utilizzare cavi schermati con coppie intortate per prestazioni ottimali.
RS485
Cablaggio
Il colore dei fili non importa. Puoi sceglierlo, purché A e B provengano da una singola coppia intrecciata.
Si applicano le seguenti linee guida:
- Tipo di cavo:
- Devi utilizzare cavi schermati con coppie intortate per prestazioni ottimali.
- Utilizza una singola coppia per una connessione RS485. Un cavo di questa coppia è utilizzato per RS485-A e l'altro per RS485-AB. Non separare A e B su coppie diverse). Se c'è un filo di massa, utilizzare un'altra coppia per il filo di massa.
- Per distanze brevi, si può utilizzare una coppia intortata da un cavo di rete (minimo CAT5e).
- Evitare di utilizzare cavi SVV o cavi di allarme, poiché non sono adatti a questi scopi.
- Il cavo deve avere un'impedenza caratteristica di 100 a 120 ohm.

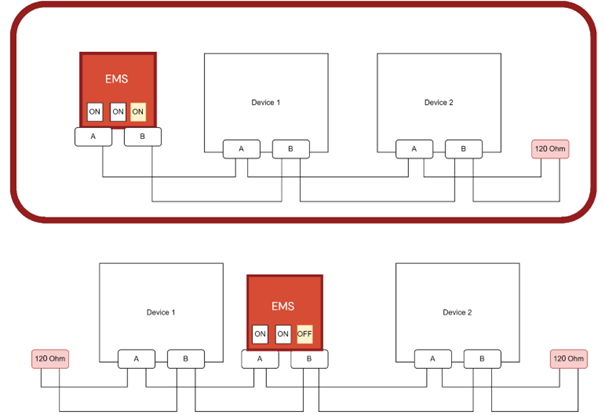

- Collegare più dispositivi: Il cavo deve essere cablato in modo a margherita da dispositivo a dispositivo. Posiziona il SmartgridOne Controller come nell'immagine qui sotto.
- Numero massimo di dispositivi: Il numero massimo assoluto di dispositivi che il SmartgridOne Controller supporta sullo stesso bus RS485 è 20 (a condizione che ogni dispositivo abbia un carico unitario di 1/4 sul bus RS485, che quasi tutti i dispositivi hanno).
- Distanza massima: La lunghezza totale del cavo è limitata a 1000 metri - ma si consiglia di limitare la massima a 100m.
- Distanze lunghe:
- Modello OM1 del SmartgridOne Controller: Si consiglia di attivare il resistore di terminazione sul SmartgridOne Controller (già attivo per impostazione predefinita dalla fabbrica), e di installare un resistore di terminazione da 120Ω all'estremità opposta della catena a margherita.
- Altri modelli SmartgridOne Controller: Installare un resistore di terminazione da 120Ω a entrambe le estremità della catena a margherita.
- Messa a terra dello schermo del cavo: Se il cavo è schermato, allora devi collegare lo schermo alla terra elettrica dell'installazione a un'estremità del cavo.
- Se hai molti dispositivi sul bus RS485, il sistema di controllo diventa più lento. Questo perché su un bus RS485 solo un dispositivo può comunicare alla volta.
- Per questo motivo raccomandiamo di collegare non più di 5 dispositivi sullo stesso bus RS485.
- Se hai più dispositivi, è consigliato utilizzare uno degli accessori di espansione RS485.
- Messa a terra dello schermo a un solo capo del cavo. Non mettere a terra lo schermo in più punti lungo il cavo, neppure all'altra estremità del cavo. Se utilizzi una catena a margherita, metti a terra ogni cavo individuale a un solo capo (puoi usare lo schermo di un altro cavo come punto di messa a terra all'estremità del cavo, ma questo non è raccomandato).
- Messa a terra dello schermo a terra elettrica dell'installazione elettrica. Non metterlo a terra al terreno del segnale.
Resistore di terminazione & resistori di polarizzazione
A sinistra delle connessioni I/O sul SmartgridOne Controller, ci sono tre interruttori DIP per terminare e polarizzare il bus di comunicazione RS485.
La configurazione corretta dipende dalla topologia del bus RS485. Nella maggior parte dei casi, attivare tutti i resistori è la scelta consigliata. Fai così se non sei sicuro. Questo è diverso se il SmartgridOne Controller non si trova alla fine del bus di comunicazione o se un altro dispositivo ha resistori di polarizzazione attivi.
Se i resistori sono attivi o meno dipende dalla posizione degli interruttori DIP. Per farlo, devi considerare la data di produzione del SmartgridOne Controller. Puoi dedurlo dal numero di serie. Il numero di serie inizia con il codice di produzione OM1, seguito da sei cifre che rappresentano la data di produzione. Ad esempio, OM1240315 è stato prodotto il 15/03/2024.
Se il tuo dispositivo è stato prodotto prima del 1 agosto 2024: (Questi dispositivi hanno interruttori bianchi provenienti da un componente nero).
- Il resistore di terminazione è attivo quando l'interruttore DIP corrispondente è in posizione giù.
- I resistori di polarizzazione sono attivi quando gli interruttori DIP corrispondenti sono in posizione giù.
Se il tuo dispositivo è stato prodotto dopo il 1 agosto 2024: (Questi dispositivi hanno interruttori bianchi provenienti da un componente rosso).
- Il resistore di terminazione è attivo quando l'interruttore DIP corrispondente è in posizione su.
- I resistori di polarizzazione sono attivi quando gli interruttori DIP corrispondenti sono in posizione su.
Indirizzi
Devi assegnare a ciascun dispositivo sul bus RS485 un indirizzo unico.
Usa prima gli indirizzi più bassi (1, 2, ...), perché il SmartgridOne Controller li troverà più velocemente!
Attieniti alla velocità di trasmissione, alla parità e ai bit di stop predefiniti dalla fabbrica. Il SmartgridOne Controller li scansionerà per primi.
SmartgridOne (Modello EDS)
La sezione del filo ammissibile per i connettori è la seguente:
| Tipo | Sezione (AWG) | Sezione (mm²) |
|---|---|---|
| Fili rigidi | 26-18 AWG | 0,129-1 |
| Fili intrecciati (flessibili) | 26-18 AWG | 0,129-1 |
RS485
Cablaggio
Il colore dei fili non importa. Puoi scegliere questo, a condizione che sia sia l'A che il B siano di una singola coppia intrecciata.
Si applicano le seguenti linee guida:
- Tipo di cavo:
- È necessario utilizzare cavi shielded con coppie intrecciate per prestazioni ottimali.
- Usa una singola coppia per i fili RS485 A e B (non dividerli su coppie diverse). Se c'è un filo di terra, usa un'altra coppia per il filo di terra.
- Per distanze brevi, può essere utilizzata una coppia intrecciata da un cavo di rete (minimo CAT5e).
- Evita di utilizzare cavi SVV o cavi di allerta, poiché non sono adatti a questi scopi.
- Il cavo deve avere un'impedenza caratteristica di 100 a 120 ohm.
- Collegare più dispositivi: Il cavo deve essere daisy-chained da dispositivo a dispositivo. Posiziona il SmartgridOne Controller come nell'immagine qui sotto.
- Numero massimo di dispositivi: Il numero massimo assoluto di dispositivi che il SmartgridOne Controller supporta sullo stesso bus RS485 è 20 (a condizione che ogni dispositivo abbia un carico unitario di 1/4 sul bus RS485, il che è il caso della maggior parte dei dispositivi).
- Distanza massima: La lunghezza totale del cavo è limitata a 1000 metri - ma si raccomanda di limitare il massimo a 100m.
- Distanze lunghe: Installare una resistenza di terminazione da 120Ω a entrambe le estremità della catena.
- Messa a terra dello schermo del cavo: Se il cavo è schermato, è necessario collegare lo schermo alla massa elettrica dell'installazione a un'estremità del cavo.
- Se hai molti dispositivi sul bus RS485, il sistema di controllo rallenta. Questo perché su un bus RS485 può comunicare solo un dispositivo alla volta.
- Per questo motivo, ti consigliamo di collegare non più di 5 dispositivi sullo stesso bus RS485.
- Se hai più dispositivi, è consigliato utilizzare più porte RS485.
- Messa a terra lo schermo solo a un'estremità del cavo. Non mettere a terra lo schermo in più punti lungo il cavo, nemmeno all'altra estremità del cavo. Se utilizzi una catena, metti a terra ogni singolo cavo a un'estremità (puoi usare lo schermo di un altro cavo come punto di messa a terra all'estremità del cavo, ma non è raccomandato).
- Terra lo schermo alla massa della installazione elettrica. Non metterlo a terra alla massa del segnale.
Non collegare lo stesso bus RS485 a porte multiple sul SmartgridOne. Questo introdurrà interferenze.
Resistenze di terminazione
Devi installare resistenze di terminazione da 120 ohm su entrambe le estremità del bus di comunicazione seriale. Il SmartgridOne non dispone di una resistenza di terminazione integrata.
Indirizzi
Devi assegnare a ciascun dispositivo sul bus RS485 un indirizzo unico.
Usa prima gli indirizzi più bassi (1, 2, ...), perché il SmartgridOne Controller li troverà più velocemente!
Attieniti alla velocità di trasmissione, alla parità e ai bit di stop predefiniti dalla fabbrica. Il SmartgridOne Controller li scansionerà per primi.
