Kehua
Dispositivos Suportados
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| BCS1725K-B-HUD | ✅ | ✅ |
| NXPCS | ||
| BCS200K-B-HM | ||
| SPI three-phase string PV series (SPI8000/12K/23K/33K-B X2, SPI125K-B, SPI250K/320K-B-H) | ❌ |
Cabeamento
Para o cabeamento correto do ethernet: siga as diretrizes para cabeamento de ethernet.
RS485
Modelos PCS (BCS1725K-B-HUD, NXPCS, BCS200K-B-HM)
Para estabelecer comunicação entre o PCS e Controller, use a interface RS485 disponível no barramento de terminais de cabeamento externo, conforme mostrado abaixo. Este terminal oferece portas dedicadas para comunicação RS485, usada tanto para conexões de PC quanto para BMS.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A (Pin 5) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B (Pin 6) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Inversores string PV SPI
Os inversores string PV SPI utilizam uma conexão física RS485 diferente dos modelos PCS acima. As configurações seriais são as mesmas para todos os modelos SPI:
| Configuração | Valor |
|---|---|
| Protocolo | Modbus RTU |
| Velocidade de transmissão (baud) | 9600 (padrão), configurável para 2400 / 4800 / 19200 / 38400 / 115200 |
| Paridade | Nenhuma |
| Bits de dados | 8 |
| Bits de parada | 1 |
| Endereço Modbus | 1 - 247 |
Série SPI-B X2 (SPI8000-B-X2 até SPI33K-B X2)

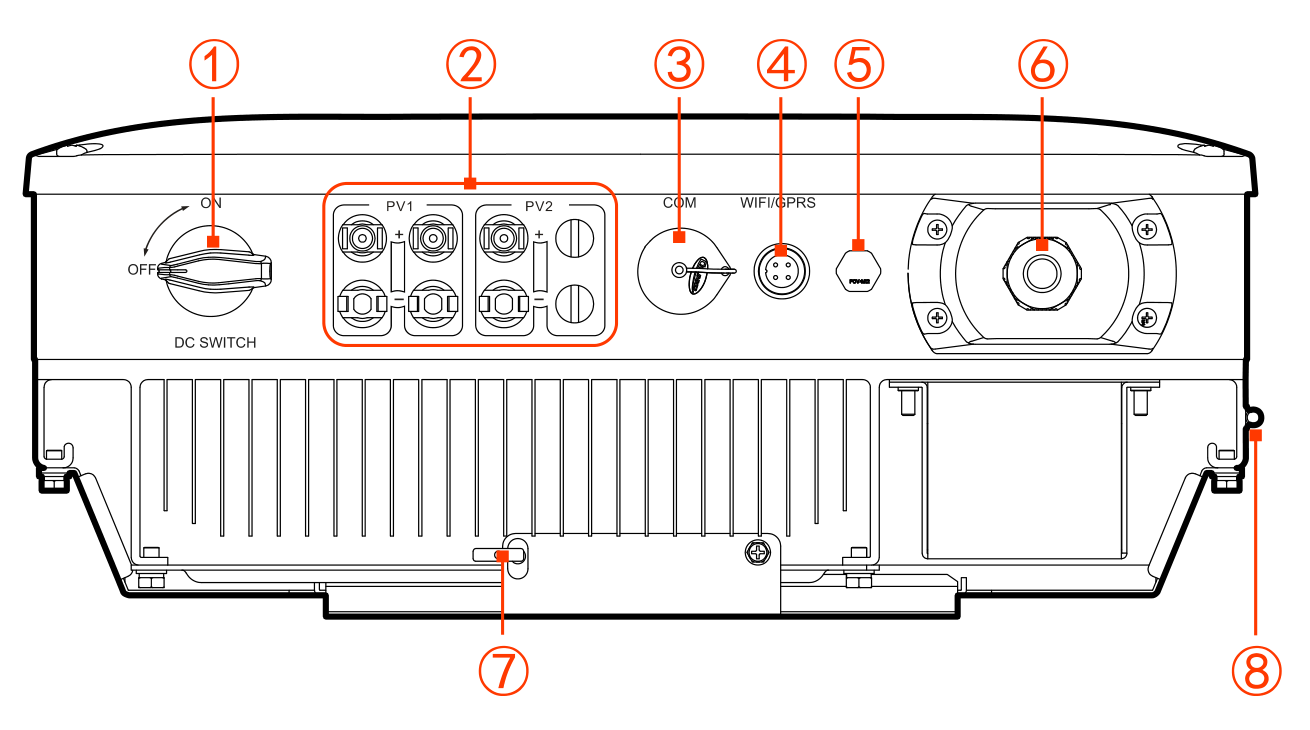

A porta COM. (um conector RJ45 à prova d'água, ③ na figura abaixo) é a única interface RS485 com fio nestes modelos. Ela deve ser configurada como porta de comunicação RS485 (não como porta DRM). Os pinos 7 e 8 do conector RJ45 são as linhas RS485 A e B.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A (RJ45 pin 7, white-brown) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B (RJ45 pin 8, brown) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |

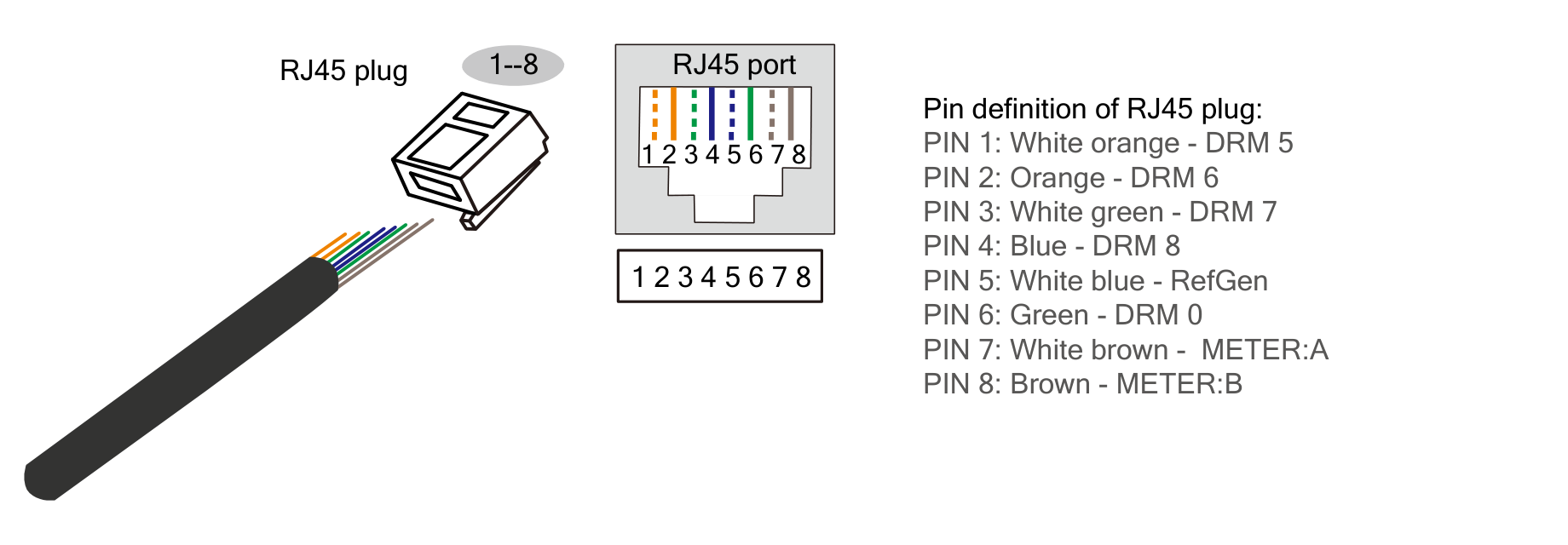

Importante — verifique no local: os manuais do usuário da Kehua rotulam os pinos 7 e 8 como METER:A / METER:B e os descrevem apenas para a função do medidor inteligente (zero-exportação). O protocolo Modbus norte da Kehua (V2.11) lista esses modelos como suportando monitoramento RS485, e este RJ45 é a única interface RS485 com fio disponível, mas a documentação da Kehua não confirma explicitamente que o monitoramento utiliza esses pinos. Verifique esta conexão no local ou com o suporte da Kehua antes de usá-la. Observe também que se a função do medidor inteligente zero-exportação estiver em uso, esta porta será ocupada pelo medidor e não poderá ser usada para monitoramento simultaneamente.
O endereço Modbus e a velocidade de transmissão desses modelos são configurados com o software de monitoramento Kehua (velocidade padrão 9600). Múltiplos inversores podem ser conectados em cadeia no mesmo barramento RS485.
Modelos SPI maiores (SPI125K-B, SPI250K-B-H, SPI320K-B-H)
Estes modelos possuem uma porta RS485 dedicada na placa de comunicação dentro da caixa de cabeamento; o manual do usuário da Kehua confirma que esta porta "é usada principalmente para monitoramento LAN, que permite o monitoramento remoto em segundo plano". Conecte os fios RS485 a esta porta e roteie-os separadamente do cabeamento de potência AC e DC para evitar interferência na comunicação.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
- Nos modelos SPI 75K-150K (ex.: SPI125K-B), o endereço Modbus é configurado em binário com o interruptor rotativo SW1 na placa de comunicação (ex.:
000001= endereço 1). A velocidade de transmissão é configurada com o software Kehua WiseEnergy (padrão 9600). - Nos modelos SPI-B-H (SPI250K-B-H, SPI320K-B-H), a conexão RS485 está localizada na caixa de cabeamento COM., próximo à conexão Ethernet (opcional).
