| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ❌ | ✅ |
:::Warning TCP solo está disponible para la versión EVC2 o generaciones posteriores de cargadores EV. :::
La comunicación entre el SmartgridOne Controller y el TeltoCharge funciona a través de un bus serial RS-485 o Modbus TCP.
Se recomienda usar cables apantallados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).
Se aplican las siguientes pautas:
Ejemplo de configuración del cable:
| Cable | Estación de Carga | SmartgridOne Controller | RS485 USB |
|---|---|---|---|
| Cable Modbus | Terminal RS485 A | Terminal RS485 A | Terminal RS485 A |
| Cable Modbus | Terminal RS485 B | Terminal RS485 B | Terminal RS485 B |
| Blindaje | Terminal RS485 GND | Terminal RS485 GND | Terminal RS485 GND |

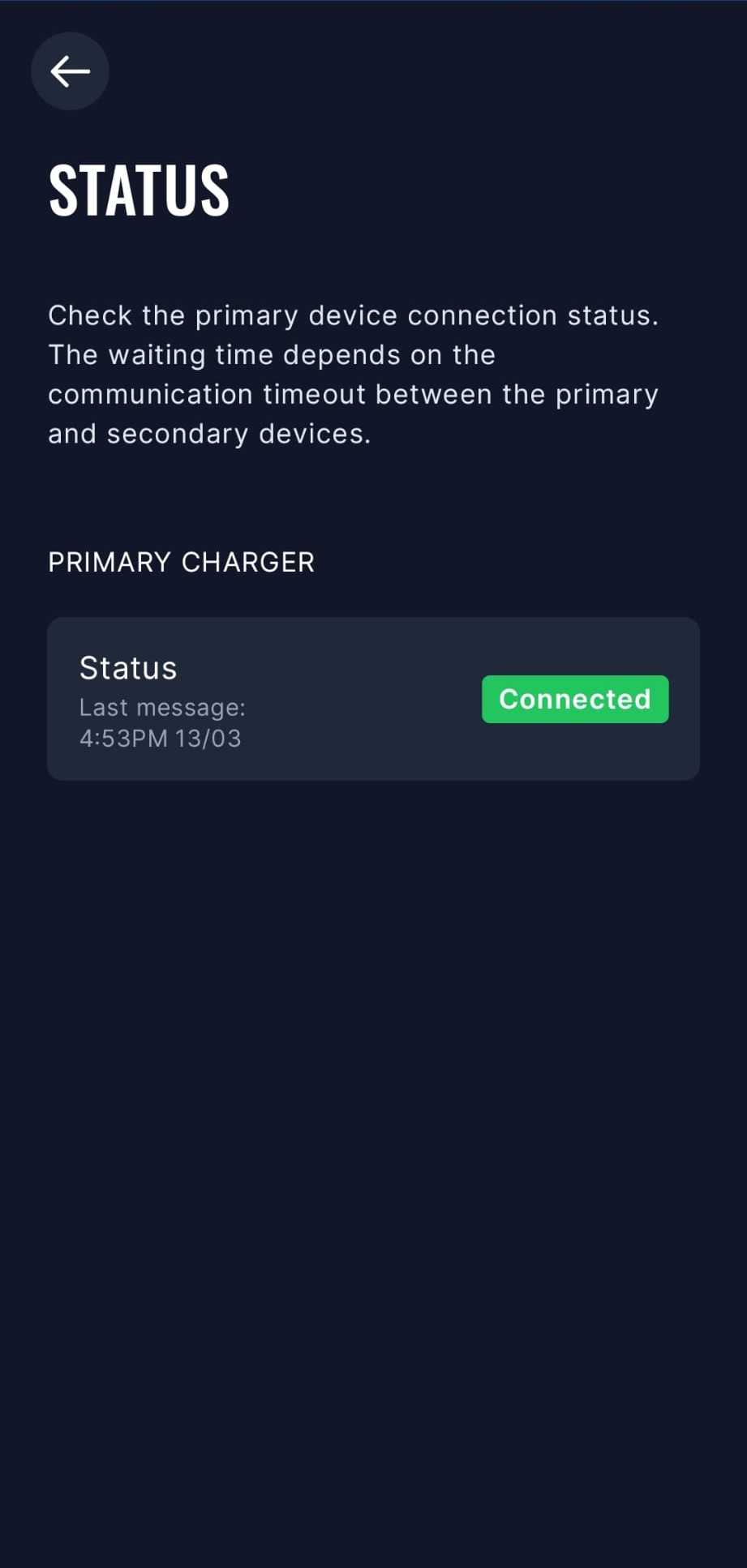

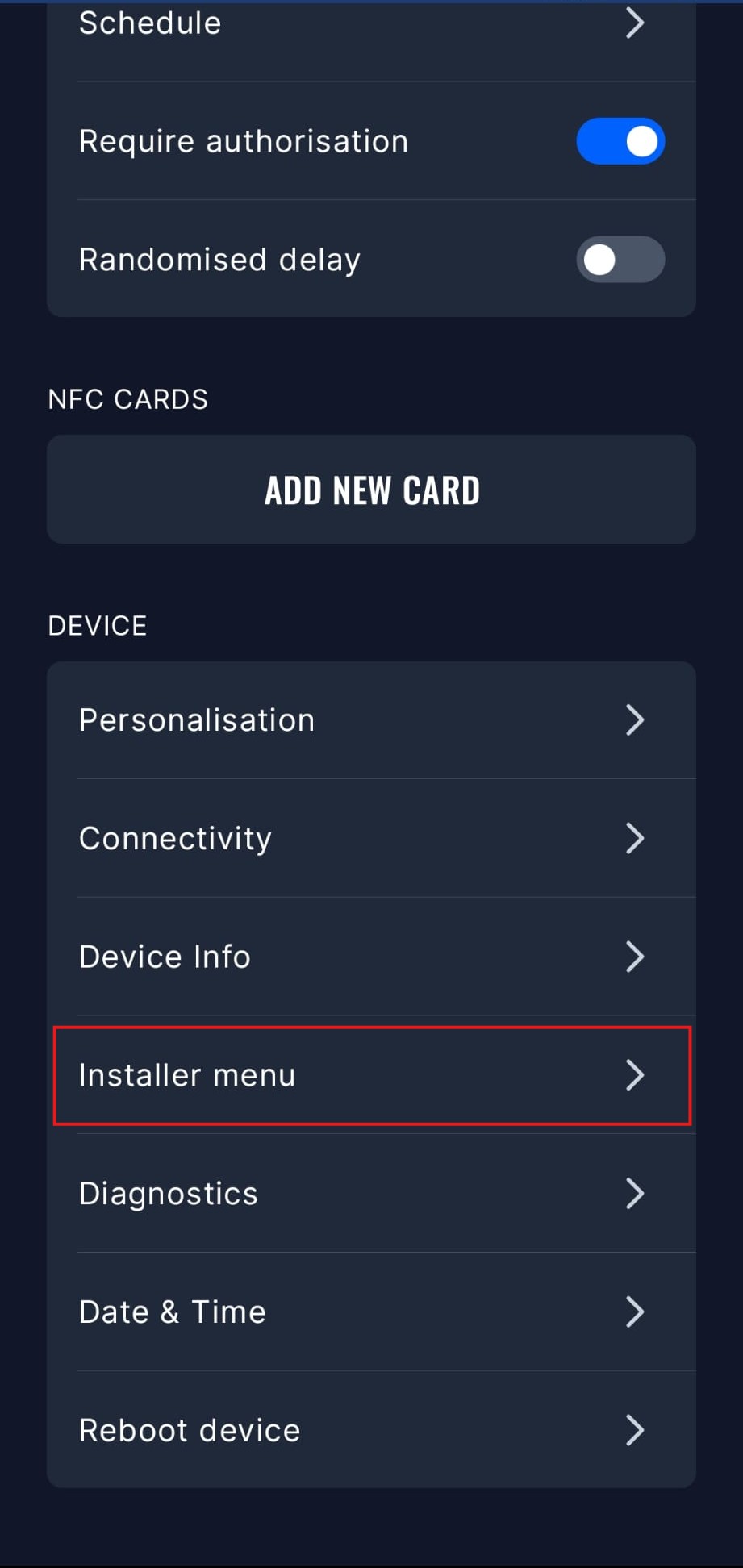

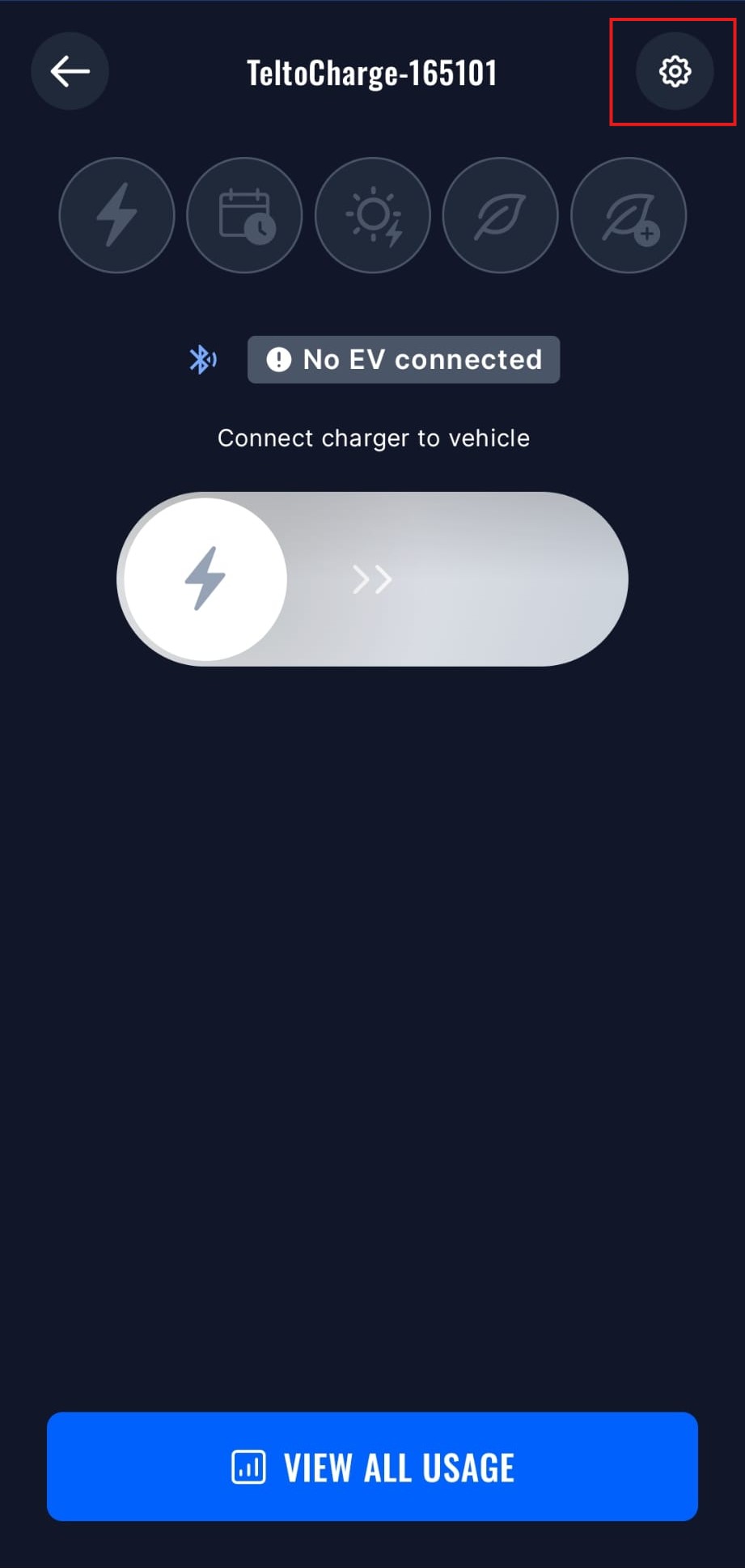

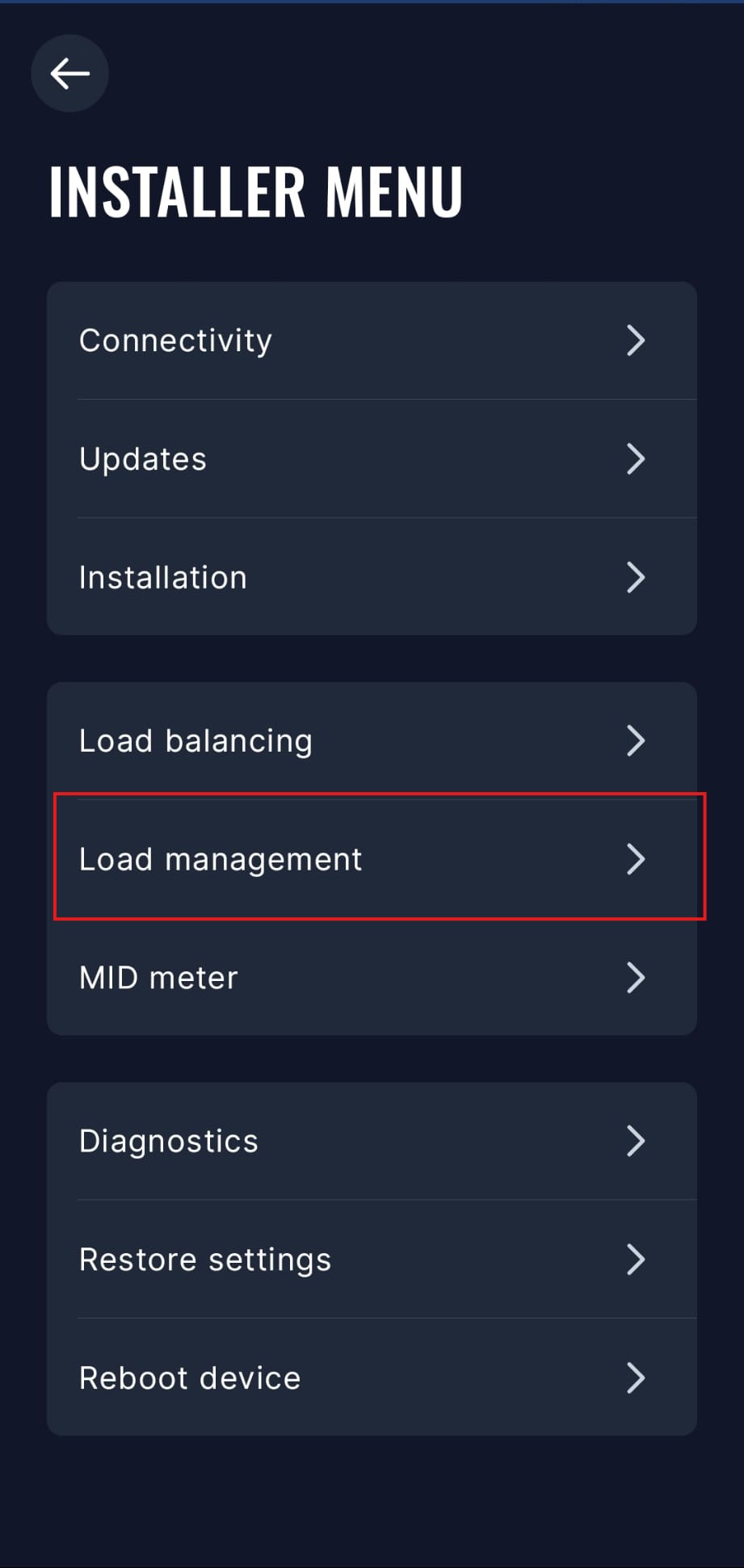

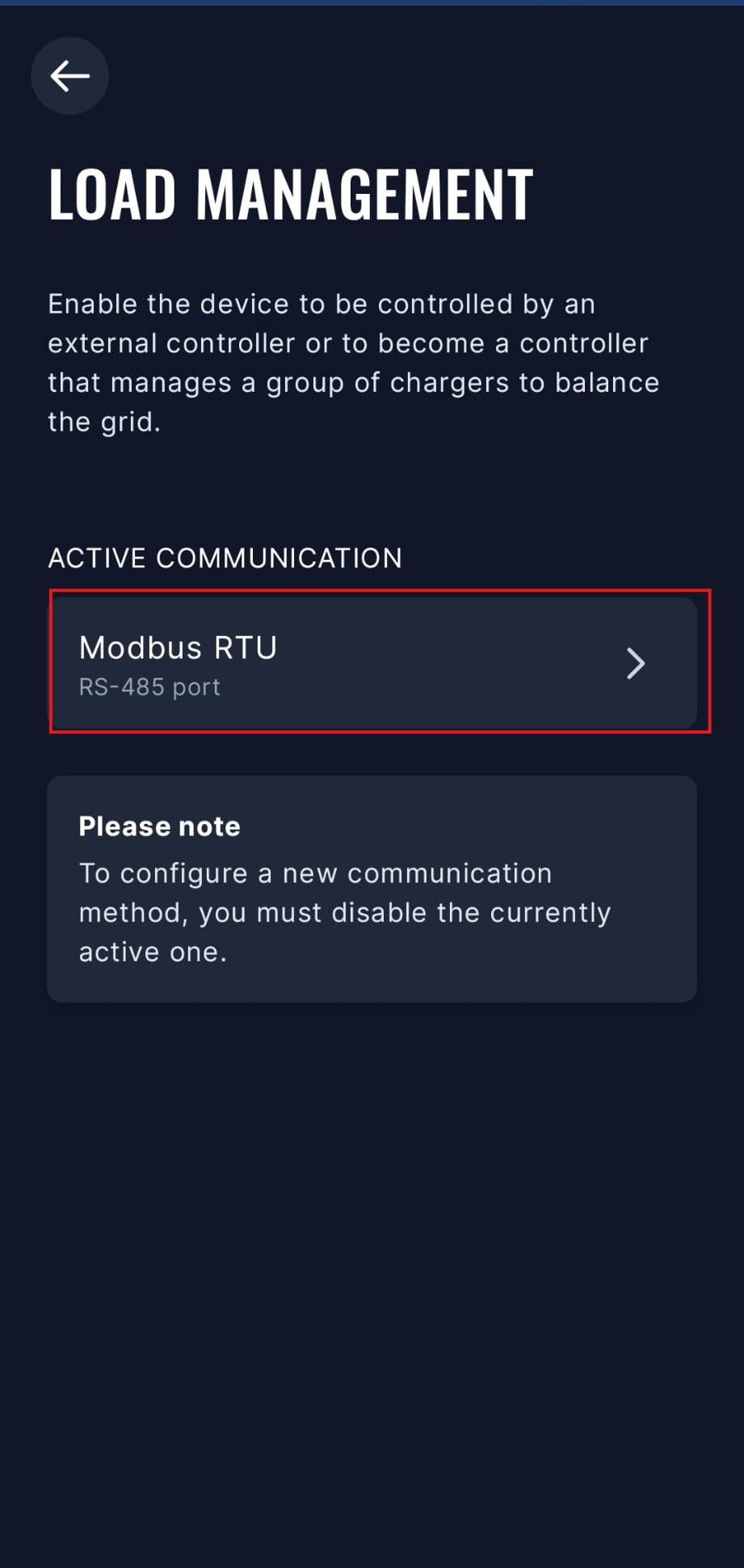

El TeltoCharge debe tener modbus habilitado:

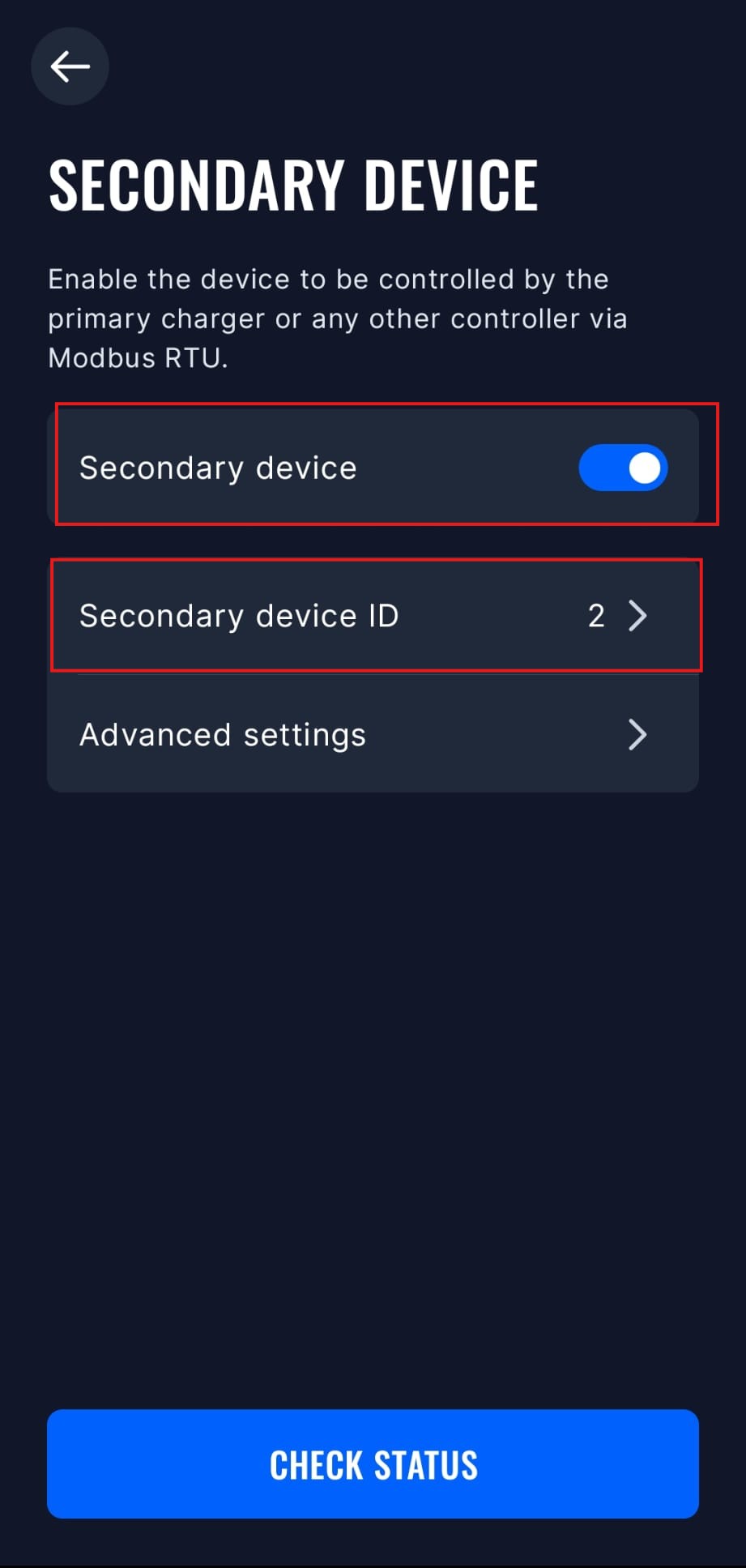

Si tiene múltiples estaciones de carga, es importante configurar las direcciones modbus, cada estación debe tener una dirección diferente.
