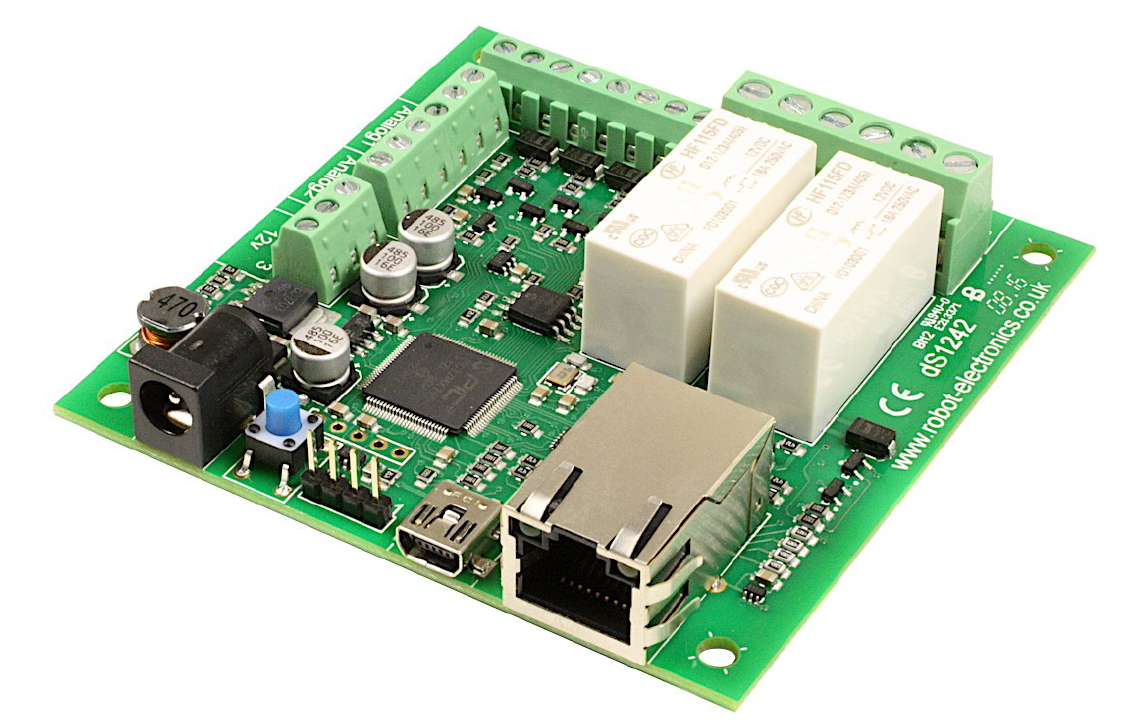

Modulo Ethernet-Relay dS1242

Distributore e rete DHCP​

Se hai acquistato il modulo relè Ethernet dS1242 tramite il tuo distributore, sarà preconfigurato.

Nelle reti in cui viene utilizzato DHCP, non è necessario fare nulla. Basta collegare il modulo a Ethernet e collegare l'adattatore di alimentazione.

Collega i relè come necessario per il dispositivo che intendi controllare.

acquistato il modulo altrove o lo stai utilizzando su una rete con indirizzi IP fissi​

Collegamento del modulo relè Ethernet dS1242​

Per collegare un dS1242 dovrai prima controllare se è in esecuzione una versione del firmware. Collega un cavo ethernet alla tua rete e l'alimentatore da 12V al modulo. Controlla se il LED blu lampeggia 3 volte. Se non lo fa, dovrai prima installare il firmware sul modulo. Pertanto procedi con l'aggiornamento del firmware. Se lampeggia 3 volte, devi controllare se la comunicazione è impostata correttamente. Vai a impostare il controllo su modbus


Aggiornamento del firmware​

Avrai bisogno di un PC e di un cavo mini-USB a USB per installare e utilizzare il programma per eseguire l'aggiornamento del firmware.

Per favore visita il seguente link:

informazioni

https://www.robot-electronics.co.uk/dscript.html

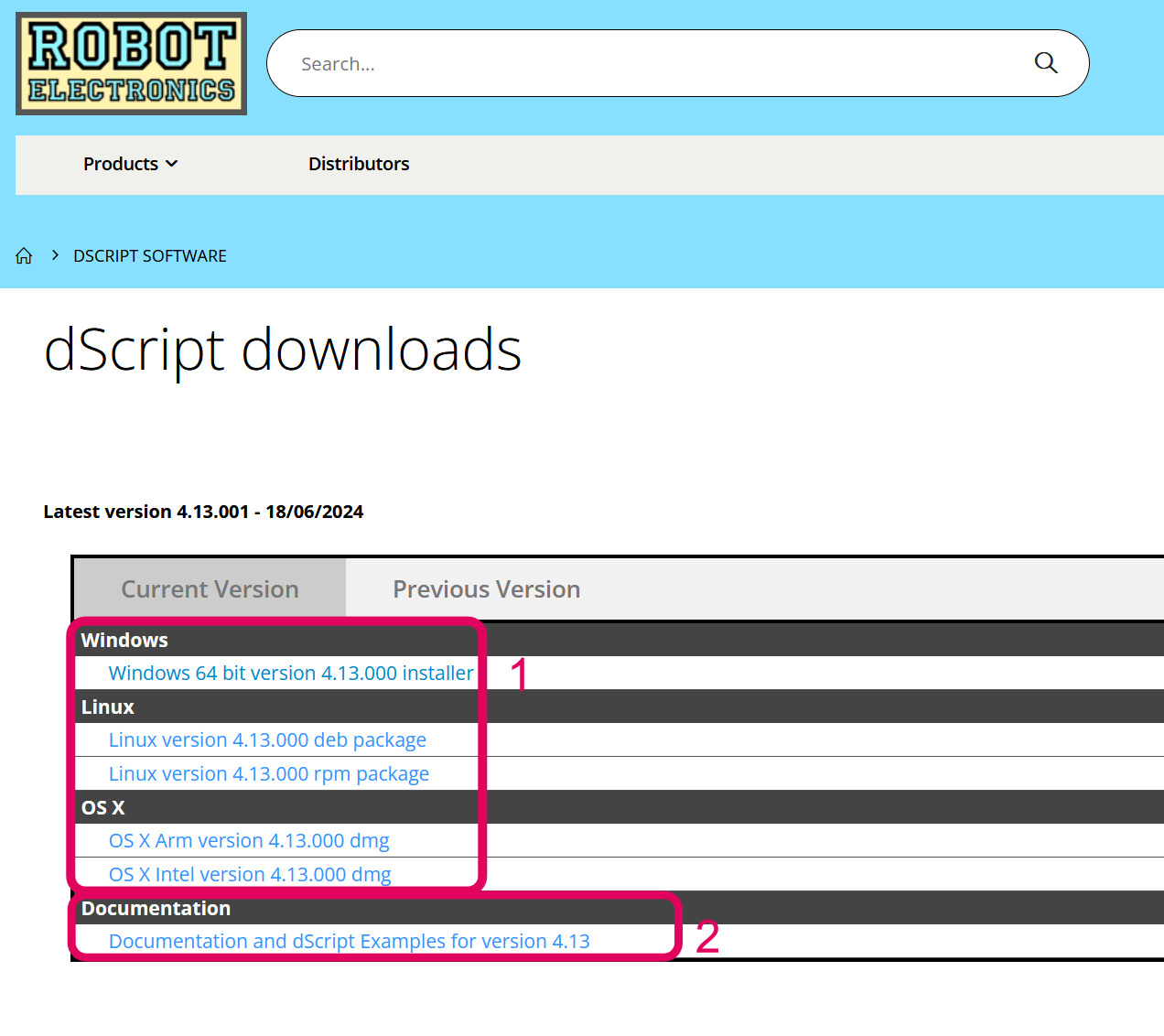

Seleziona la versione applicabile di dScript (vedi 1 nella figura). Scaricala e installala. Se hai già una versione, assicurati di avere l'ultima versione.

Dopo ciò, scarica il file zip Documentazione ed Esempi dScript (vedi 2 nella figura). Estrai tutti i dati e ricorda la posizione della cartella.

Prima di continuare, assicurati che:

  1. dScript Editor sia chiuso.

  2. dS1242 non sia connesso o alimentato.


Continua preparando il modulo come segue:

  1. Accendi il dS1242.

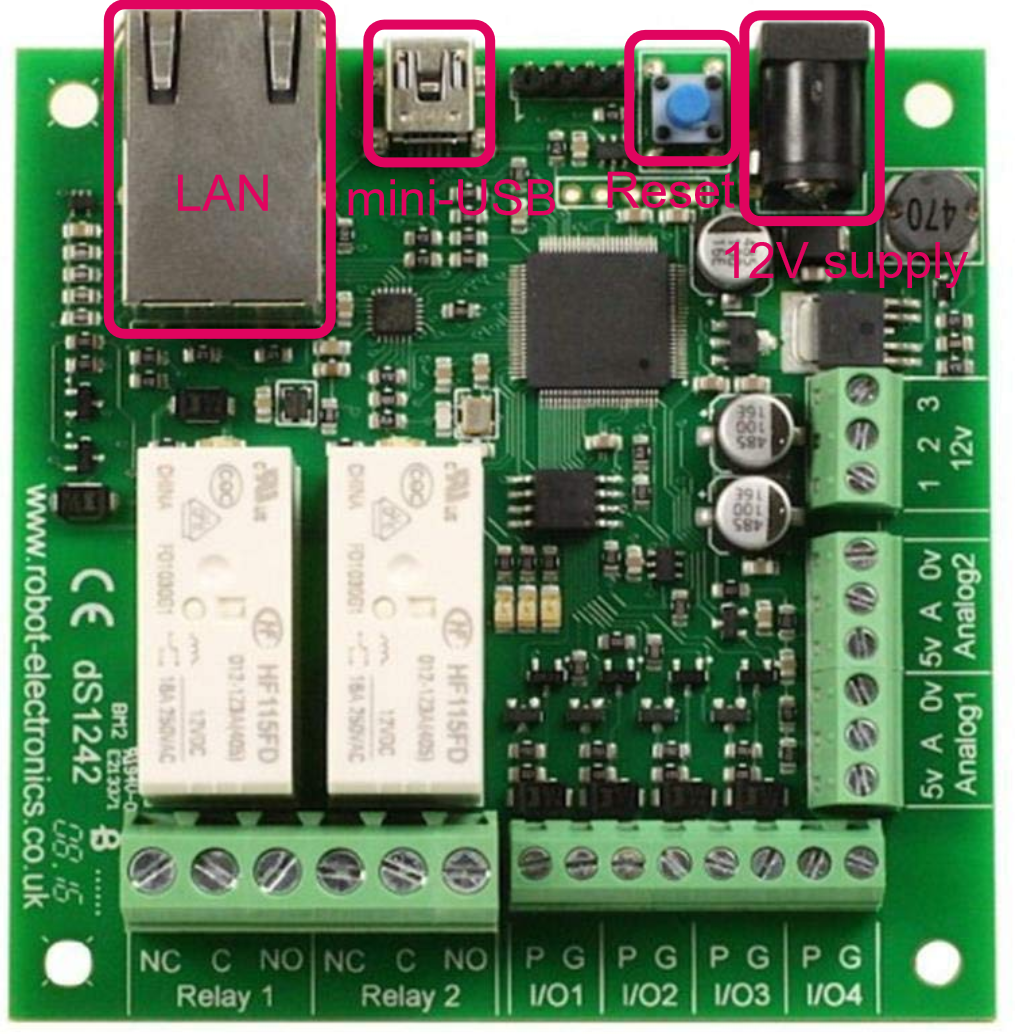

  2. Tieni premuto il pulsante di reset blu per un paio di secondi finché il LED rosso non si accende (questo indica che il modulo è in modalità boot-loader).
  3. Collega il cavo USB-mini al PC.

Aggiorna il firmware con dScript​

  1. Esegui l'editor dScript.

  2. Ora guarda nel pannello Modulo, dovresti vedere: ds1242 vX.XX indica che è il boot-loader in esecuzione.

  3. Carica il progetto: File -> Apri progetto 'yourFolder'\dScriptPublish\Examples\app-dS1242-vx-xx\app-dS1242-vx-xx.dsj

    Sostituisci il percorso 'yourFolder' con quello in cui hai collocato la cartella dScriptPublish.

  4. Clicca sul pulsante di build (triangolo bianco su pulsante verde). Questo aggiornerà il firmware di sistema e caricherà l'applicazione.

  5. Quando sarà finito, la nuova versione verrà visualizzata.


Imposta il controllo su modbus​

Per impostare il controllo su modbus, devi:

  1. Collegare l'alimentatore e il cavo ethernet (collegato alla tua rete)

  2. Collegare il dS1242 mini-USB all'alimentatore DC da 5V (ad esempio una porta USB del PC)

  3. Cercare l'indirizzo IP nella rete (l'indirizzo MAC inizia con 60:8A:10:xx:xx:xx, D8:80:39:xx:xx:xx) oppure

  4. Vai al seguente URL: "IP-address/_config.htm"

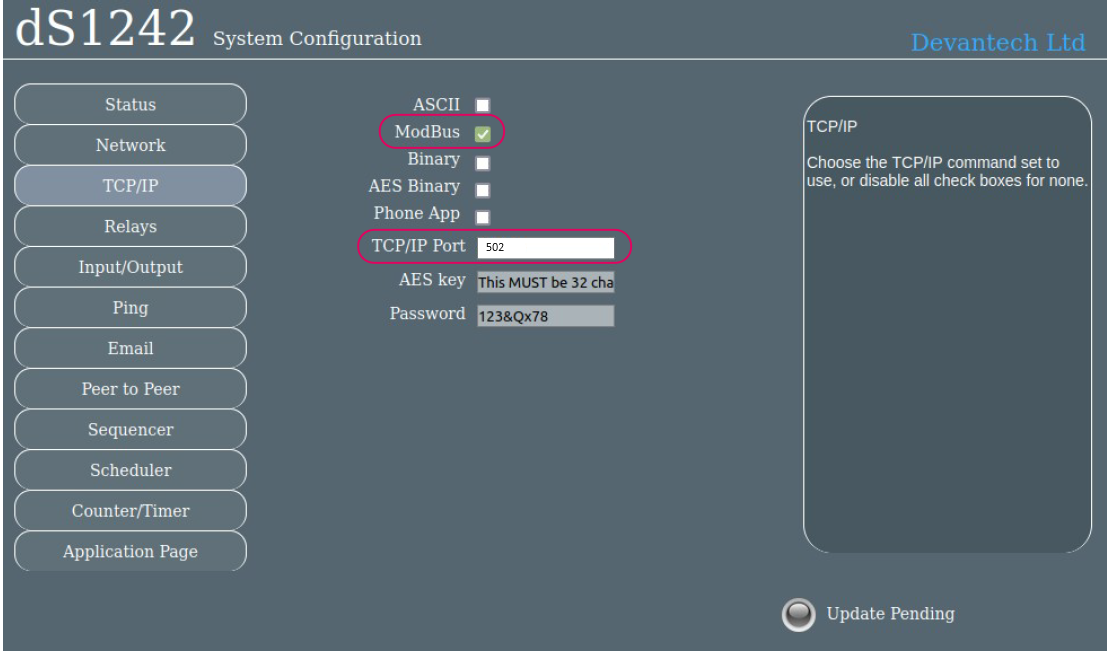

  5. Nella scheda TCP/IP, modifica come mostrato nell'immagine in alto

informazioni

Questo può essere preparato in anticipo
