Connessione al convertitore RS485
-
Collegare il convertitore a una rete LAN e inserire l'adattatore.
-
Scaricare e installare EZ Manager qui.
-
Collegare il computer alla stessa rete LAN del convertitore.
-

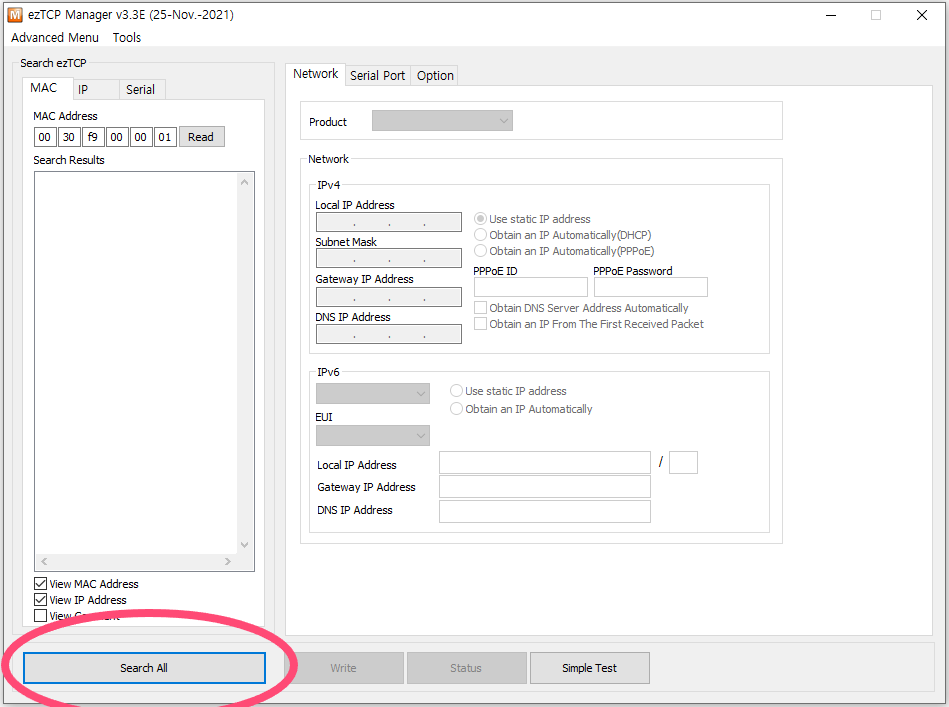

Aprire EZ Manager e selezionare "Search All".
-
È possibile identificare il convertitore nella colonna "Search Results" tramite il relativo indirizzo MAC.
Impostazioni di rete

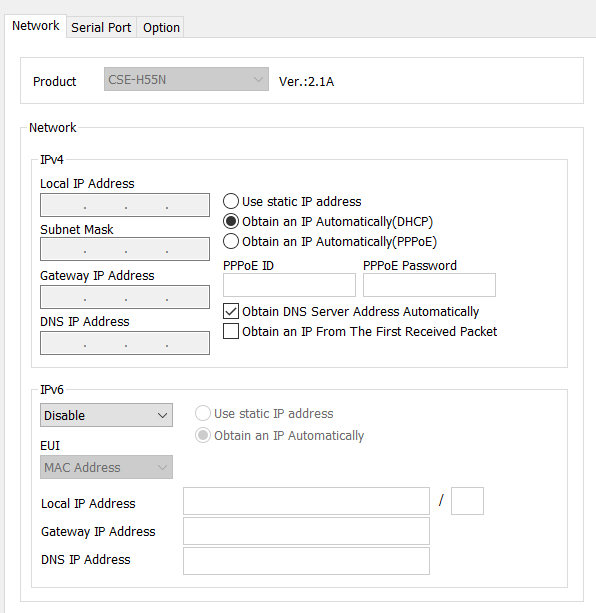

Nella scheda di rete è possibile specificare le impostazioni di rete per il convertitore RS485.
A sinistra sono disponibili le impostazioni per ottenere automaticamente un indirizzo IP (consigliato nella maggior parte dei casi).
Come estensione seriale
È possibile utilizzare il convertitore RS485 come estensione seriale del SmartgridOne Controller.

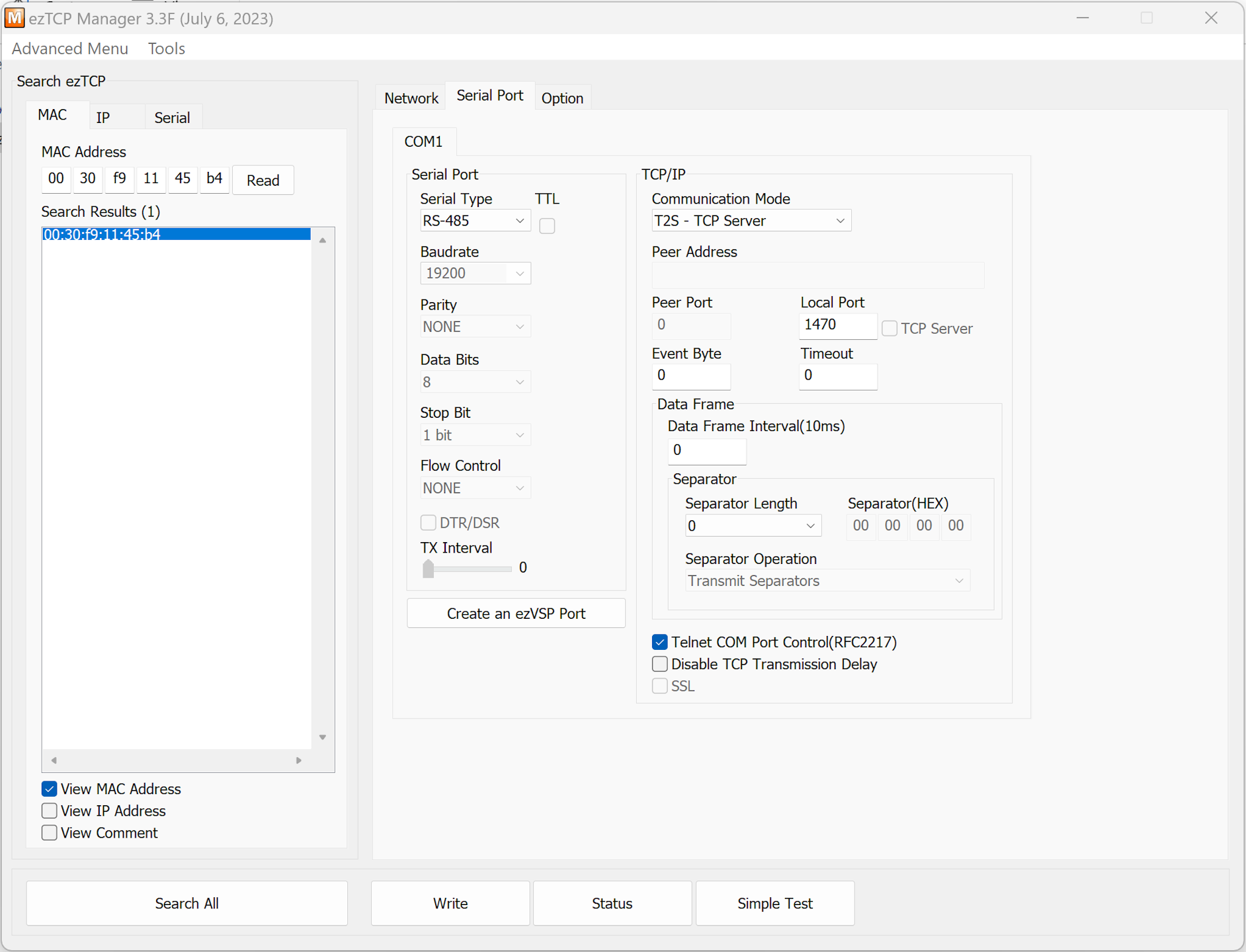

Compilare le impostazioni nella scheda 'Serial port' come mostrato nella figura.
Impostazioni aggiuntive

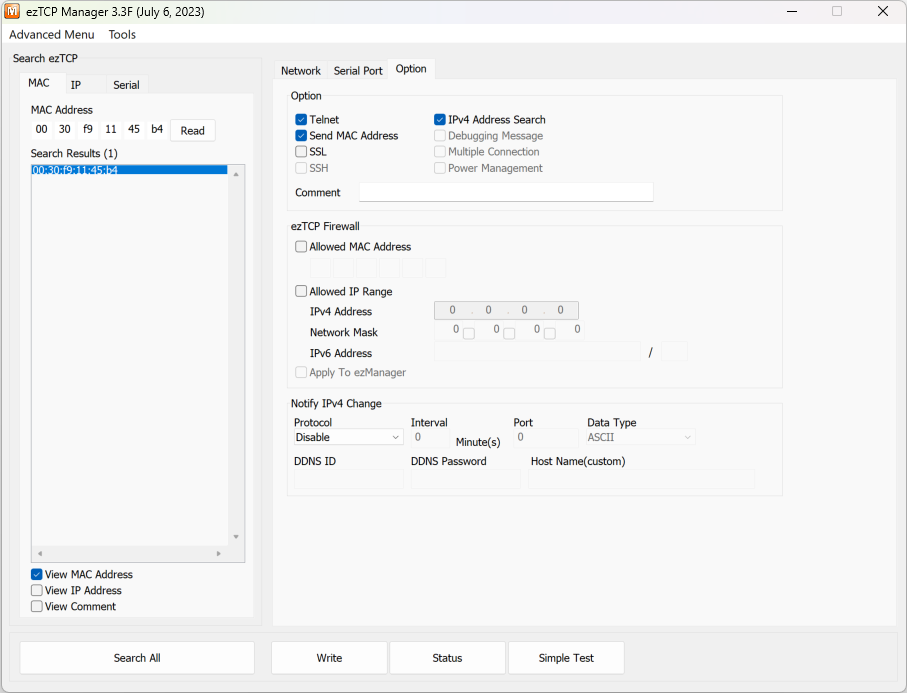

Compilare le impostazioni della scheda 'Options' esattamente come mostrato nell'immagine.
Salvataggio

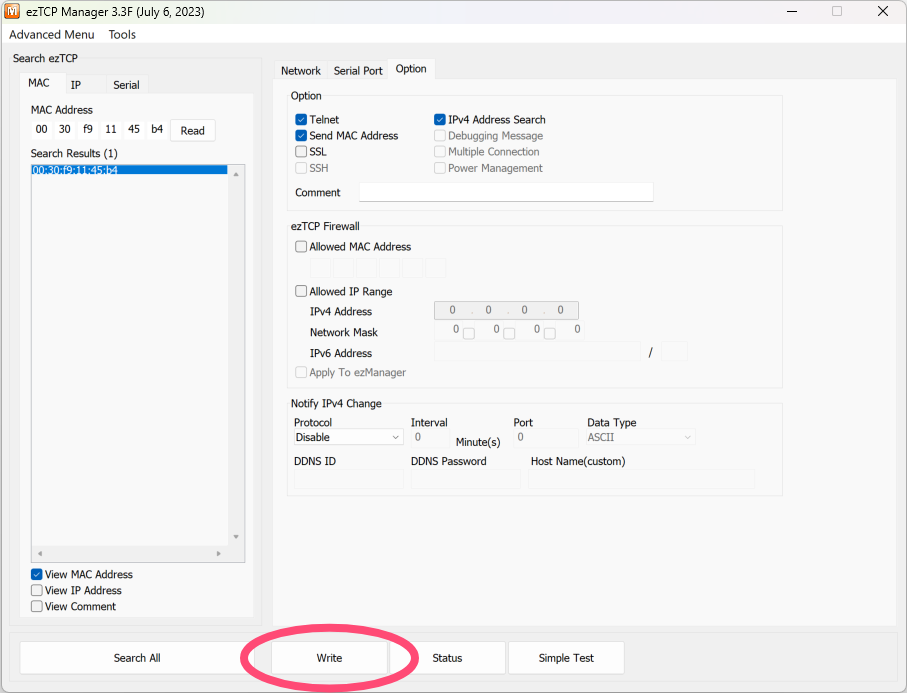

Selezionare "Write" per salvare.
Risoluzione dei problemi
Nessun dispositivo trovato → errore in:
- Indirizzo Modbus
- Baud rate
- Bit di parità (nessuno, pari, dispari)
- Bit di stop
- Collegamento Modbus A e B (allentato o invertito)
- Dispositivo selezionato (marca o tipo errato)
- Protocollo selezionato (protocollo errato)
Importante
Non forniamo supporto per domande relative a cavi o cablaggi (ad esempio, per identificare i colori dei fili come rosso, bianco o verde). Per assistenza relativa al cablaggio, consultare i manuali del prodotto o rivolgersi a un tecnico qualificato.
