Kehua
Stödda enheter
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| BCS1725K-B-HUD | ✅ | ✅ |
| NXPCS | ||
| BCS200K-B-HM | ||
| SPI three-phase string PV series (SPI8000/12K/23K/33K-B X2, SPI125K-B, SPI250K/320K-B-H) | ❌ |
Kablar
För korrekt ethernet-koppling: Följ riktlinjerna för ethernet-kablaget.
RS485
PCS-modeller (BCS1725K-B-HUD, NXPCS, BCS200K-B-HM)

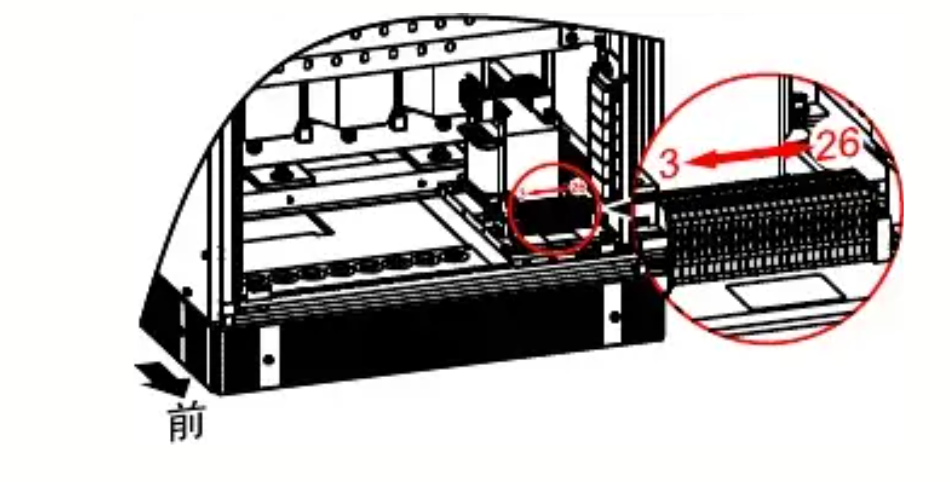

För att etablera kommunikation mellan PCS och Controller, använd RS485-gränssnittet som finns på den externa kopplingsplinten, som visas nedan. Denna plint tillhandahåller dedikerade portar för RS485-kommunikation, som används både för PC och BMS-anslutningar.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A (Pin 5) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B (Pin 6) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
SPI string PV-omvandlare
SPI string PV-omvandlarna använder en annan fysisk RS485-anslutning än PCS-modellerna ovan. Serieinställningarna är desamma för alla SPI-modeller:
| Inställning | Värde |
|---|---|
| Protokoll | Modbus RTU |
| Baudrate | 9600 (standard), konfigurerbar till 2400 / 4800 / 19200 / 38400 / 115200 |
| Paritet | Ingen |
| Databitar | 8 |
| Stopbitar | 1 |
| Modbus-adress | 1 - 247 |
SPI-B X2-serien (SPI8000-B-X2 till SPI33K-B X2)
COM. porten (en vattentät RJ45-kontakt, ③ i bilden nedan) är det enda trådbundna RS485-gränssnittet på dessa modeller. Den måste konfigureras som RS485-kommunikationsport (inte som DRM-port). Pinne 7 och 8 på RJ45-kontakten är RS485 A och B linjerna.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A (RJ45 pin 7, white-brown) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B (RJ45 pin 8, brown) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Viktigt — kontrollera på plats: Kehua användarmanualer benämner pinne 7 och 8 som METER:A / METER:B och beskriver dem endast för smartmätarfunktionen (zero-export). Kehuas norrgående Modbus-protokoll (V2.11) listar dessa modeller som stödjande RS485-övervakning, och denna RJ45 är det enda trådbundna RS485-gränssnitt de har, men Kehuas dokumentation bekräftar inte uttryckligen att övervakningen använder dessa pinnar. Verifiera denna anslutning på plats eller med Kehuas support innan du förlitar dig på den. Observera också att om smartmätarfunktionen är i bruk är porten upptagen av mätaren och kan inte användas för övervakning samtidigt.
Modbus-adressen och baudraten för dessa modeller ställs in med Kehua övervakningsprogramvara (standard baudrate 9600). Flera omvandlare kan kedjekopplas på samma RS485-buss.
Större SPI-modeller (SPI125K-B, SPI250K-B-H, SPI320K-B-H)
Dessa modeller har en dedikerad RS485-port på kommunikationskortet inuti kopplingsboxen; Kehua användarmanual bekräftar att denna port "huvudsakligen används för LAN-övervakning, vilket möjliggör fjärrövervakning via bakgrundssystemet". Anslut RS485-ledningarna till denna port och separera dem från AC- och DC-kraftledningar för att undvika kommunikationsstörningar.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485 B | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
- På SPI 75K-150K modellerna (t.ex. SPI125K-B) sätts Modbus-adressen binärt med SW1 vridomkopplaren på kommunikationskortet (t.ex.
000001= adress 1). Baudraten ställs in med Kehua WiseEnergy-programvaran (standard 9600). - På SPI-B-H-modellerna (SPI250K-B-H, SPI320K-B-H) är RS485-anslutningen placerad i COM. kopplingsboxen, bredvid den (valfria) Ethernet-anslutningen.
