Denna sida beskriver kommunikationen med en Autarco OX-serie nätansluten växelriktare via Modbus-RTU (rs485).
Som standard är växelriktaren inställd på adress 1.

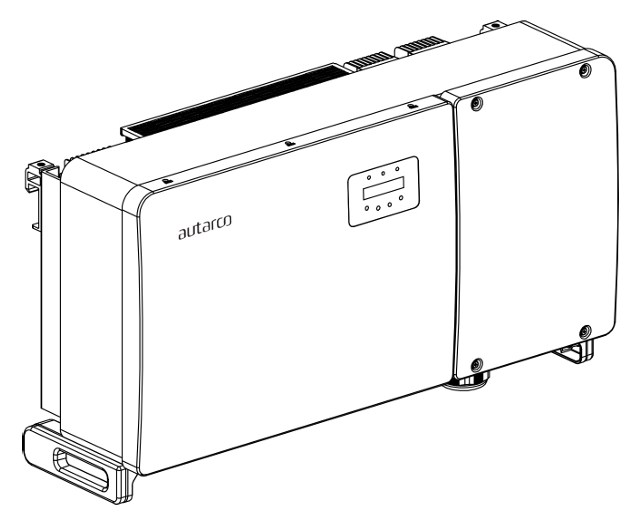

OX-växelriktarna har följande kommunikationsportar:
- COM1: Grön 4-polig kontakt för WiFi/Cellular datalogger.
- COM2 och COM3: Kabelgenomföringar och kåpa med följande anslutningspunkter bakom:
- 2 x RJ45-anslutningar
- 1 x RS485 plint
Specifikt för SmartgridOne Controller, sker RS485-kommunikationen via 'COM2 Terminal Block'-porten. Denna är markerad i den orange rutan i bilden nedan:
Porten är en RJ45-port, använd för RS485-kommunikation.
En kabel behöver förberedas för att ansluta växelriktaren till växelriktaren.
- Sätt in kabeln i RJ45-kontakten och krimpa kontakten med krimptång.
- Ta bort kåpmuttern från de vattentäta kabelgenomföringarna märkta COM2 och COM3 på växelriktarens undersida. Ta bort pluggen från genomföringen.
- Sätt in RJ45-kontakten i RJ45-porten i växelriktarens servicelucka.
- Sätt tillbaka kåpmuttrarna för COM2/3 och dra åt ordentligt.
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Varning
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
