Libattion
Appareils pris en charge
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| MBMS | ✅ | ❌ |

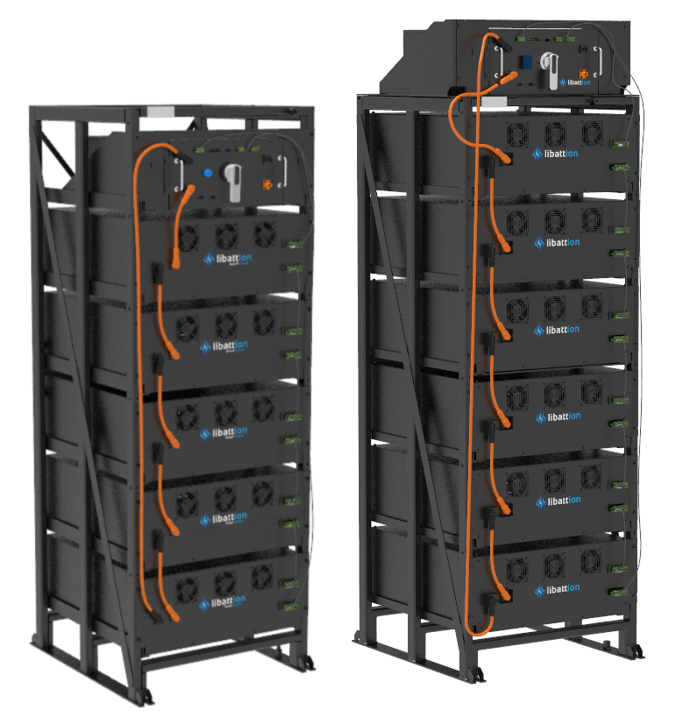

| e-Rack v2-18 + Inverter (85 kW / 97 kWh) | ||

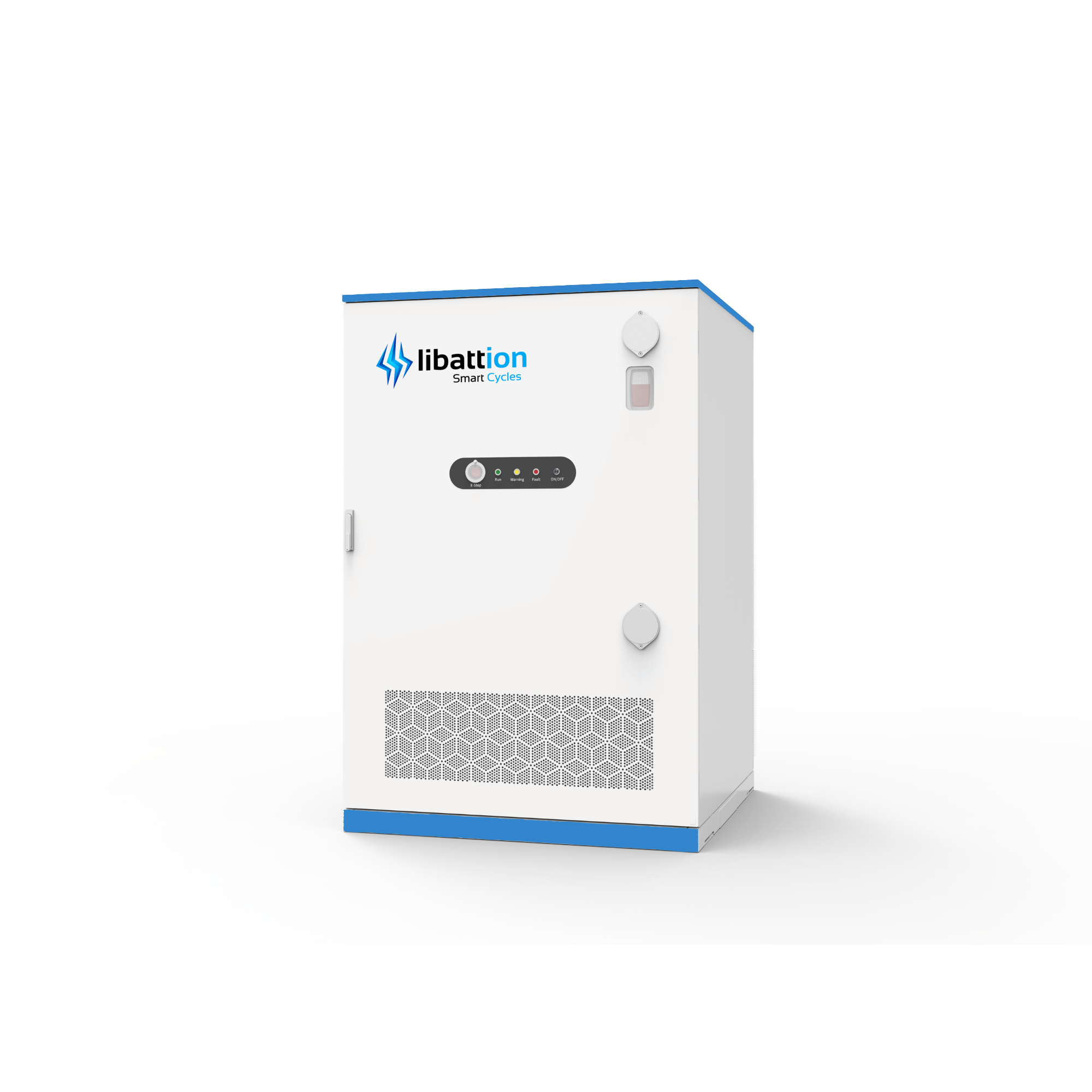

| e-Cabinet 232 (115 kW / 232 kWh) | ||
| e-Cabinet 440 (220 kW / 440 kWh) | ||
| e-Container X (AC-Block) (0.7–2.8 MW / 2.1–5.6 MWh) |
Câblage
Connexion d'un EMS ou d'un contrôleur de centrale externe
Connectez le Port A du système Libattion à l'EMS ou au contrôleur de centrale tiers externe et assurez-vous que le système a accès à Internet.
Il existe deux configurations possibles :
Option A – Connexion via un commutateur Ethernet
Connectez à la fois le contrôleur Libattion et l'EMS ou contrôleur de centrale tiers externe à un commutateur Ethernet. Le commutateur doit être connecté à un routeur fournissant un accès à Internet.
Option B – Connexion directe
Connectez le contrôleur Libattion directement à l'EMS ou au contrôleur de centrale tiers externe. Dans cette configuration, le système connecté doit fournir un accès Internet au contrôleur Libattion.
Exigences réseau
Dans les deux configurations, le contrôleur Libattion doit recevoir une adresse IP d’un serveur DHCP sur le réseau local.
Si des règles de pare-feu sont configurées pour restreindre les connexions sortantes, les exigences du pare-feu pour le réseau local du client doivent être respectées afin d’assurer une communication et une connectivité appropriées.
Connexion d'un EMS ou d'un contrôleur de centrale externe
Connectez Port A du système Libattion à l’EMS ou contrôleur de centrale tiers externe et assurez-vous que le système a accès à Internet.
Il existe deux configurations possibles :
Option A – Connexion via un commutateur Ethernet
Connectez à la fois le contrôleur Libattion et l’EMS ou contrôleur de centrale tiers externe à un commutateur Ethernet. Le commutateur doit être connecté à un routeur fournissant un accès à Internet.
Option B – Connexion directe
Connectez le contrôleur Libattion directement à l’EMS ou contrôleur de centrale tiers externe. Dans cette configuration, le système connecté doit fournir un accès Internet au contrôleur Libattion.
Exigences réseau
Pour les deux configurations, le contrôleur Libattion doit recevoir une adresse IP d’un serveur DHCP sur le réseau local.
Si des règles de pare-feu sont configurées pour restreindre les connexions sortantes, assurez-vous que les exigences du pare-feu pour le réseau local du client sont respectées pour permettre une communication et une connectivité correctes.
Connexion Ethernet
Assurez-vous que le Controller et le système Libattion sont connectés au même réseau.
Pour les bonnes pratiques générales de câblage Ethernet, consultez les directives de câblage Ethernet.
Mise en service
Le contrôleur Libattion démarre automatiquement une fois alimenté. Contactez l'équipe de service Libattion pour la mise en service au préalable.
Mise en service
Le contrôleur Libattion démarre automatiquement une fois alimenté.
Veuillez contacter l’équipe de service Libattion avant la mise en service de l'installation.
