Dispositivos compatibles
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 Ultra GLV | ||||
| Solax X1 IES | ||||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ❌ | |||
| Solax ESS-AELIO | ||||
| EMS 1000 |
Instalación
Nota
Para el Solax X3 Hybrid G4 asegúrese de que el inversor tenga instalada la última versión de firmware.
Métodos de conexión
- SolaX G2, SolaX G3 Hybrids, Solax ESS (TRENE y AELIO) tienen Ethernet integrado (El Qcells Q.VOLT HYB-G3-3P es un SolaX G4 a pesar del nombre G3).
- SolaX G4 y otros no tienen Ethernet integrado, la comunicación es posible a través del puerto COM serial RS485.
La interfaz RS485 usa solo el pin4 (cable azul) y el pin5 (blanco-azul). La polaridad es importante, así que asegúrese que el pin4 (cable azul en cables típicos) esté conectado al conductor A de su adaptador y el pin5 (cable blanco-azul) al conductor B de su adaptador.
Los cables RS485 pueden ser bastante largos, por lo que 25 metros o más son posibles. Puede usar el par azul de un cable estándar cat5 o cat6.
El inversor sale de fábrica a 19200 baudios, con 8 bits de datos, sin paridad y 1 bit de parada. La velocidad de transmisión puede cambiarse en el inversor, y Solax también permite 9600, 14400, 38400, 56000, 57600 y 115200 - así que verifique a qué velocidad está configurado su inversor y asegúrese de que el adaptador Ethernet a RS485 esté configurado a la misma velocidad. Puede confirmar la velocidad de transmisión en la pantalla LCD en el frente de su inversor, dentro de los menús.
La dirección Modbus por defecto es 1. Algunas personas han reportado que la dirección Modbus era 4.
Nota
Hay un puerto marcado como COM en el inversor G4, algunos manuales de usuario por error indican que es un puerto Ethernet.
NO CONECTE ESTE PUERTO COM A UN SWITCH ETHERNET - el puerto de su switch Ethernet se dañará si lo hace!!!

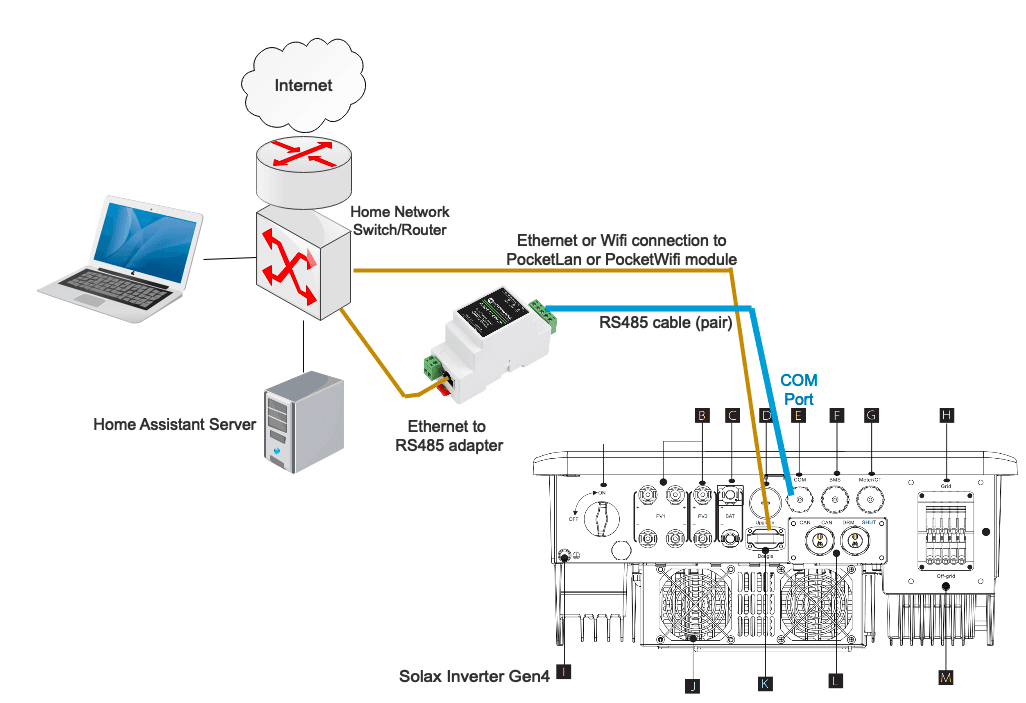

RS485 a ETH
- se conecta a través de Ethernet a su router/switch de red doméstica
Al configurar la integración Modbus de SolaX, especifique la dirección IP de red del dispositivo conversor, no la dirección del SolaX. No marque la casilla Serial RS485; el puerto serial es ignorado en esta configuración.
Múltiples inversores conectados a un adaptador RS485 y resistencias de terminación
Debería ser posible conectar múltiples inversores al mismo adaptador RS485 (ej. Waveshare). Los inversores deben tener diferentes direcciones Modbus, por lo que primero debe cambiar las direcciones Modbus de los inversores. Luego configure una instancia para cada inversor. El diálogo de configuración permite establecer la dirección Modbus.
El uso de resistencias de terminación es obligatorio al conectar múltiples inversores. Coloque una resistencia de 120Ohm entre A y B en el adaptador RS485 y coloque una resistencia de 120Ohm entre A y B en el último inversor conectado.
