Serie KSTAR BlueSpark (Gen 2)
Dispositivi supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|---|
| BlueSpark (2nd Gen) Single-Phase | E(3.68/5/6)KS-D22 | ✅ | ✅ | ✅ | ARM v1.3.00 or higher |
| BlueSpark (2nd Gen) Three-Phase | E(4/5/6/8/10/12)KT-D22 | All versions |
Cablaggio
The SmartgridOne Controller and the KSTAR inverters communicate via RS485 or TCP.
RS485 Wiring
Single-Phase Wiring (E..KS-D22)
Collegare il Controller alla porta CT/METER utilizzando un cavo RS-485.
- RS485-A: PIN 6
- RS485-B: PIN 5
Three-Phase Wiring (E..KT-D22)
Collegare il Controller alla porta METER/DRY (specificamente ai pin CT/METER).
- RS485-A: PIN 6
- RS485-B: PIN 5
TCP Wiring
Connecting the SmartgridOne Controller to the KSTAR inverter via TCP is possible by using the KSTAR Logger.
Connect the KSTAR WiFi/LAN dongle to the COM port. Connect both the KSTAR WiFi/LAN dongle and the SmartgridOne Controller to the same network.

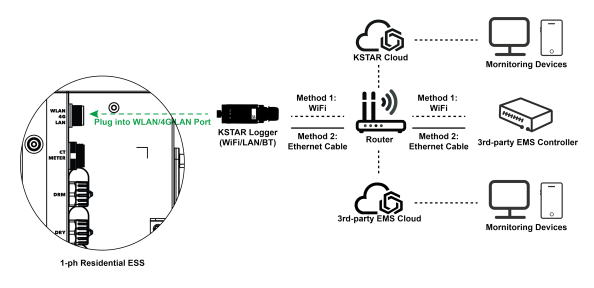

Single-Phase TCP Wiring (E..KS-D22)

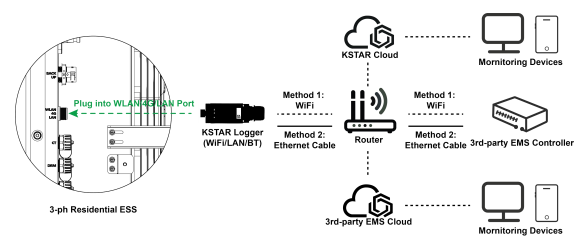

Three-Phase TCP Wiring (E..KT-D22)
Configurazione
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Per garantire che il Controller possa controllare l'inverter, è necessario configurare le seguenti impostazioni sull'inverter tramite lo schermo o l'app.
1. Impostazioni della modalità di funzionamento
Affinché il controllo VPP funzioni in modo affidabile, è necessario configurare quanto segue:
- Impostare Work Mode su Self-Consumption.
- Impostare Charge from Grid su Disable (nel menu Self-Consumption).
2. Disabilitazione delle modalità in conflitto
Le seguenti modalità hanno una priorità maggiore rispetto al controllo remoto e devono essere disabilitate:
- Force Charge/Discharge (impostare su "Invalid" o 0)
- Generator Mode
3. Configurazione della porta
Assicurarsi che la porta di comunicazione sia impostata correttamente:
- CT/Meter Selection: impostare su CT (predefinito).
- Baud Rate: 9600.
Nota
Riavviare l'inverter della batteria dopo aver modificato le impostazioni. BlueSpark E12KT-D22: questo modello presenta un'architettura di installazione semplificata che elimina completamente la necessità di una scatola parallela esterna
Attenzione
Poiché la batteria entra in modalità sleep al 10% di SoC, si consiglia di impostare il livello dello stato di carica minimo ad almeno il 12%. Quando la batteria entra in modalità sleep, non può essere controllata dal SmartgridOne Controller.
