Inverter ibridi Solis
Dispositivi supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|

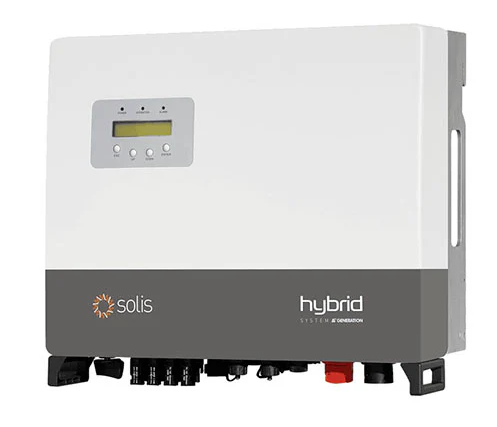

| Solis 3t10K HVES G5 | experimental | ✅ | ✅ |
| Solis S5-EH1P(3-6)K-L | ✅ (only with Solis data logger) | ||
| Solis S5-EH1P(8-10)K-L-PLUS | |||
| Solis S5-EA1P3K-L | |||
| Solis S6-EH3P(8-15)K02-NV-YD-L | |||
| Solis S6-EH3P(5-10)K-H-EU | |||
| Solis S6-EH3P(5-10)K2-H | |||
| Solis S6-EH3P(12-20)K-H | |||
| Solis S6-EA1P(3.6-6)K-L | |||
| Solis S6-EO1P(4-5)K-48-EU | |||
| Solis S6-EH3P(30-50)K-H | |||
Nota
Attualmente è stata testata solo la connessione tramite RS485, ma potrebbe essere possibile utilizzare l'inverter anche tramite Ethernet.
Funzionalità di controllo
Attenzione
Firmware dell'inverter Solis Assicurarsi che sull'inverter Solis sia installato il firmware più recente. Il funzionamento delle funzionalità di controllo esterno, come il controllo della batteria e la limitazione della potenza, dipende dalla versione del firmware.
La configurazione del Solis è un fattore importante per determinare quali funzionalità EMS sono supportate:
flowchart TD Start([Is a battery connected <br>to the Solis inverter?]) --> |Yes| Battery Start --> |No| NoGrid Battery[Is a grid meter connected <br> to the Solis inverter?] NoGrid[Is a grid meter connected <br> to the Solis inverter?] Battery --> |Yes| BatteryGridYes[✅ Battery control<br/>supported <br/> <br/>✅ Curtailment <br> supported] Battery --> |No| BatteryGridNo[✅ Battery control<br/>supported <br/> <br/>✅ Curtailment <br> supported] NoGrid --> |Yes| NoGridYes[✅ Curtailment <br> supported] NoGrid --> |No| NoGridNo[❌ Curtailment<br/>not supported] classDef question fill:#f0f8ff,stroke:#0066cc,stroke-width:2px classDef success fill:#e6ffe6,stroke:#28a745,stroke-width:2px classDef warning fill:#fffacc,stroke:#ffc107,stroke-width:2px classDef error fill:#ffe6e6,stroke:#dc3545,stroke-width:2px class Start,Battery,NoGrid question class BatteryGridNo,BatteryGridYes success class NoGridYes warning class NoGridNo error
Mermaid chart placeholder
La limitazione della potenza è ora supportata dagli inverter ibridi Solis. L'ultima versione del firmware Solis include registri per la limitazione della potenza che consentono di controllare esternamente la potenza in uscita dell'inverter senza scrivere nella memoria flash.
Cablaggio (RS485)
Il cablaggio tra SmartgridOne Controller e Solis può essere realizzato seguendo le seguenti guide:
| Modello | Pagina |
|---|---|
| 3t10K HVES G5 | Configurazione del cablaggio per 3t10K HVES G5 |
| S5-EH1P(3-6)K-L | Configurazione del cablaggio per la serie S5/S6 |
| S5-EH1P(8-10)K-L-PLUS | |
| S5-EA1P3K-L | |
| S6-EH3P(8-15)K02-NV-YD-L | |
| S6-EH3P(5-10)K-H-EU | |
| S6-EH3P(5-10)K2-H | |
| S6-EH3P(12-20)K-H | |
| S6-EA1P(3.6-6)K-L | |
| S6-EO1P(4-5)K-48-EU | |
| S6-EH3P(30-50)K-H |
Se il vostro modello non è elencato, fare riferimento al manuale dell'inverter Solis. Dovrebbe sempre includere una sezione su come realizzare il cablaggio di una comunicazione RS485 con sistemi EMS esterni.
